您現在的位置：首頁 > 各類閥門選型 > 安全閥

產品名稱：A27H,A27W,A27Y彈簧微啟式外螺紋安全閥

產品型號：A27H、A27W、A27Y
產品口徑：DN15～DN80
產品壓力：1.6MPa～6.4MPa
產品材質：銅、鐵、鑄鋼、不銹鋼

產品名稱：彈簧微啟式外螺紋安全閥產品型號：A27H、A27W、A27Y 公稱通徑：DN15～DN80結構形式：彈簧微啟式公稱壓力：1.6MPa～6.4MPa連接方式：外螺紋適用溫度：-40&ordm

產品名稱：	彈簧微啟式外螺紋安全閥	產品型號：	A27H、A27W、A27Y
公稱通徑：	DN15～DN80	結構形式：	彈簧微啟式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	外螺紋
適用溫度：	-40ºC～+200ºC	驅動方式：	彈簧自動起跳
閥體材質：	銅、鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、空氣、氣體等	生產廠家：	浦首閥門

產品說明

A27H、A27W、A27Y彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

主要零部件材料

NO.	零件名稱	A27H材料	A27W-P材料	A27W-R材料
1	閥體	HT350	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	35	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	閥桿	2Cr13	2Cr13	1Cr18Ni9Ti
7	調整螺桿	45	2Cr13	1Cr18Ni9Ti
8	保護罩	ZG200-400	ZG200-400	1Cr18Ni9Ti
	密封面材料	堆焊D507	堆焊Co基硬質合金

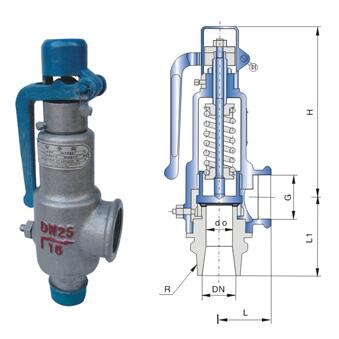

外形結構圖

主要外形尺寸

公稱通徑	尺寸
公稱通徑	do	Rc	L	L1	G	H
15	10	1/2"	40	65	1/2"	135
20	15	3/4"	45	70	3/4"	140
25	20	1"	45	76	1"	155
32	25	11/4"	55	85	11/4"	170
40	32	11/2"	55	85	11/2"	310
50	40	2"	67	100	2"	322
65	50	21/2"	76	112	21/2"	344
80	65	3"	110	135	3"	395

聲明：【A27H,A27W,A27Y彈簧微啟式外螺紋安全閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的A27H,A27W,A27Y彈簧微啟式外螺紋安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
