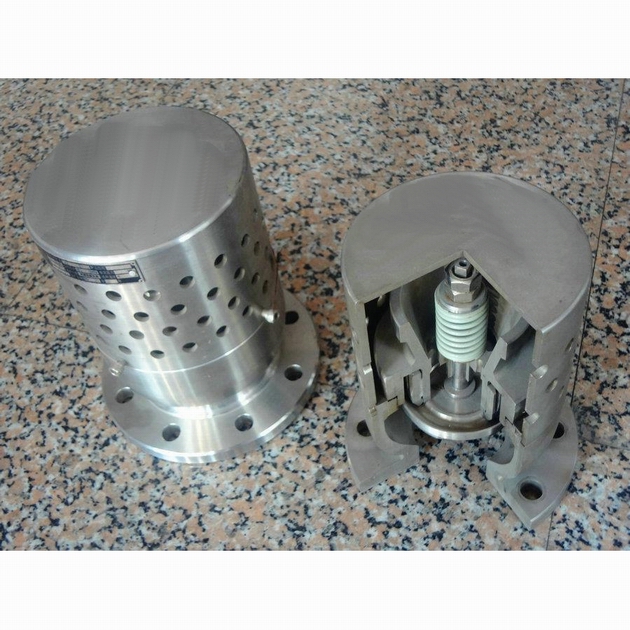

產品名稱：	真空負壓安全閥	產品型號：	TFA72W
公稱通徑：	DN150～DN250	結構形式：	彈簧式
公稱壓力：	負壓0.1MPa	連接方式：	法蘭
適用溫度：	-15ºC～+200ºC	驅動方式：	彈簧自動起跳
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、液體、氣體	生產廠家：	浦首閥門

產品說明

TFA72W真空負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，真空負壓安全閥自動開啟，吸入空氣；當容器內負壓達到允許值時，TFA72W-10P/R真空負壓安全閥自動關閉，從而保護設備及系統。上海劍閥生產的這一產品一般安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，真空負壓安全閥將自動開啟保護設備不受損壞。廣泛用于城建、化工、冶金、石油、制藥、食品、飲料、環保。

性能規范

工作溫度 Working temperature	≤200℃
適用介質 Suitable medium	TFA72W-10P適用于硝酸類介質 Nitric acid etc.medium
	TFA72W-10R適用于醋酸類介質 Acetic acid etc.medium

零件材料

NO.	零件名稱 Name of part	TFA72W-P 材料 Materials	TFA72W-R 材料 Materials
1	閥體　Body	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座 Nozzle	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節閥　Adjusting ring	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥蓋 Bonnet	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥桿　Stem	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧 Spring	50CrVA	50CrVA 包覆氟塑料　Coated Teflon

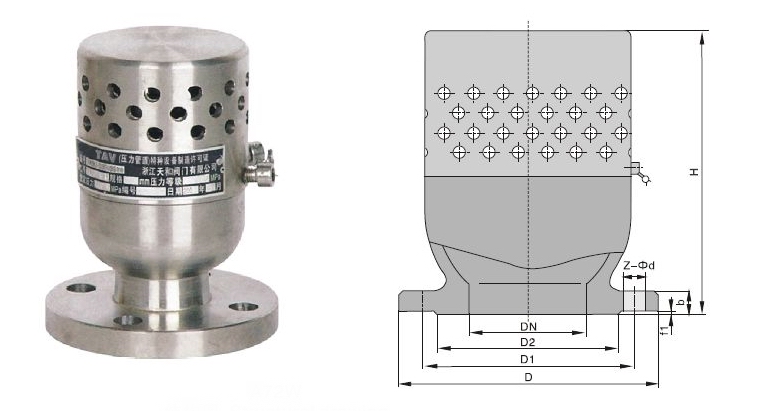

外形結構圖

主要外形尺寸

公稱通徑DN(mm) Nominal diameter	尺寸Dimension(mm)
	D	D1	D2	Z-Фd	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440



聲明：【TFA72W真空負壓安全閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的TFA72W真空負壓安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
