您現在的位置：首頁 > 各類閥門選型 > 安全閥

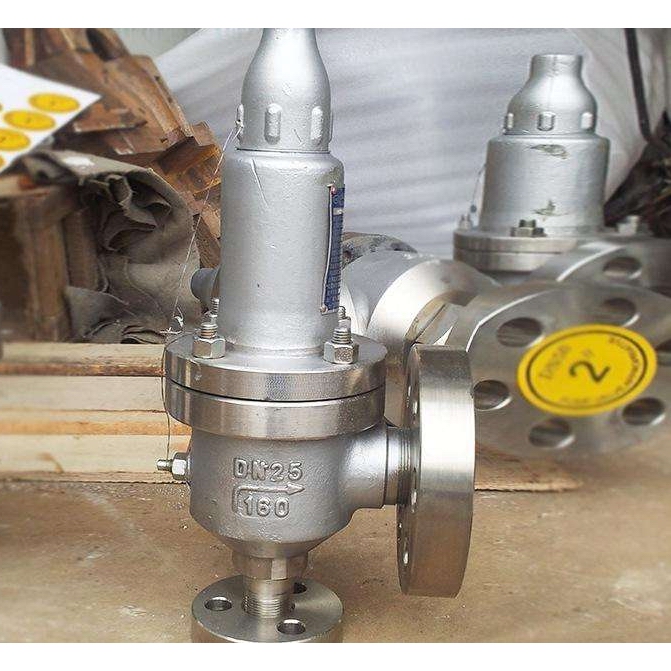

產品名稱：A41Y不銹鋼高壓安全閥

產品型號：A41Y
產品口徑：DN15～DN50
產品壓力：16.0MPa～32.0MPa
產品材質：鑄鋼、不銹鋼

產品名稱：不銹鋼高壓安全閥產品型號：A41Y 公稱通徑：DN15～DN50結構形式：彈簧式公稱壓力：16.0MPa～32.0MPa連接方式：法蘭適用溫度：-15ºC～+200ºC

產品名稱：	不銹鋼高壓安全閥	產品型號：	A41Y
公稱通徑：	DN15～DN50	結構形式：	彈簧式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	法蘭
適用溫度：	-15ºC～+200ºC	驅動方式：	彈簧自動起跳
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、液體、氣體	生產廠家：	浦首閥門

產品說明

A41Y不銹鋼高壓安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚?、水等介質的設備和管路上。A41Y-160P、A41Y-320P、A41Y-160R、A41Y-320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

主要零部件

NO	零件名稱	A41Y-160材料	A41Y-160P材料	A41Y-160R材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni9Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	35/40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	1Cr18Ni9Ti	1Cr18Ni9Ti
9	調整螺桿	45	2Cr13	2Cr13
10	閥帽	ZG200-400	1Cr18Ni9Ti	1Cr18Ni9Ti
11	閥座、閥瓣密封面	堆焊Co基硬質合金

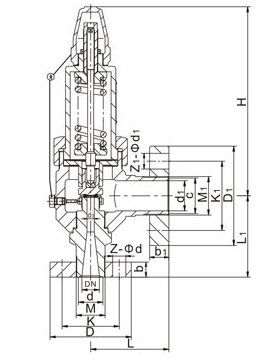

外形結構圖

主要外形尺寸

型號	公稱通徑	do	d	M	D	K	Z-Φd	b	d1	M1	D1	K1	Z1-Φd1	b1	L	L1	≈H
A41Y-160 （單法蘭）	15	8	20	M24×2	95	60	3-18	20	/	M33×2	36	/	/	/	50	80	85
	20	10	25	M27×2	95	60	3-18	20	/	M33×2	48	/	/	/	50	80	85
	25	12	28	M33×2	105	68	3-18	20	/	M33×2	48	/	/	/	50	80	85
A41Y-160	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	20	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	28	M33×2	105	68	3-18	20	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	37	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	40	20	47	M52×2	165	115	6-26	28	65	M80×3	200	145	6-29	40	165	165	350
	50	25	58	M64×3	165	115	6-26	32	80	M100×3	225	170	6-33	80	165	165	380
A41Y-320	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	30	M36×2	110	75	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	35	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	41	M48×2	135	95	4-22	25	50	M64×3	165	115	6-26	32	130	135	285
	40	20	58	M64×2	165	115	6-26	32	65	M80×3	200	145	6-29	40	165	115	350
	50	25	70	M80×2	200	145	6-29	40	80	M100×3	225	170	6-33	50	165	165	380

聲明：【A41Y不銹鋼高壓安全閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的A41Y不銹鋼高壓安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
