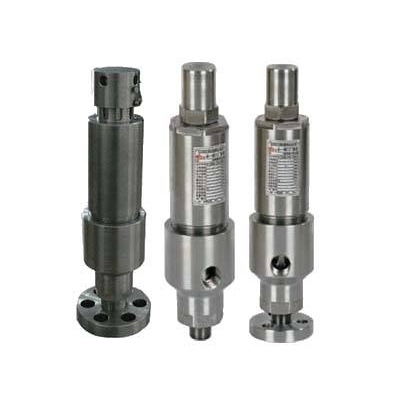

產品名稱：AY42H,YA802Y不銹鋼安全溢流閥

產品型號：AY42H、YA802Y
產品口徑：DN15～DN32
產品壓力：16.0MPa～60.0MPa
產品材質：鑄鋼、不銹鋼

產品名稱：不銹鋼安全溢流閥產品型號：AY42H、YA802Y 公稱通徑：DN15～DN32結構形式：彈簧式公稱壓力：16.0MPa～60.0MPa連接方式：法蘭、螺紋適用溫度：-29ºC～

產品名稱：	不銹鋼安全溢流閥	產品型號：	AY42H、YA802Y
公稱通徑：	DN15～DN32	結構形式：	彈簧式
公稱壓力：	16.0MPa～60.0MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+200ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、氣體	生產廠家：	浦首閥門

產品說明

AY42H、YA802Y不銹鋼安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。該閥適用于工作溫度《200℃的石油、化工以及其它液壓輸送管路中作為可靠的安全保護裝置。

性能規范

型號	公稱壓力	開啟壓力分級	工作溫度（℃）	適用介質
AY42H-160 、YA802Y-160	16.0	6.3～16.0	200	水、油品等
AY42H-250 、YA802Y-250	25.0	10.0～25.0
AY42H-400、YA802Y-400、YA802Y-600	40.0-60.0	20.0～60.0

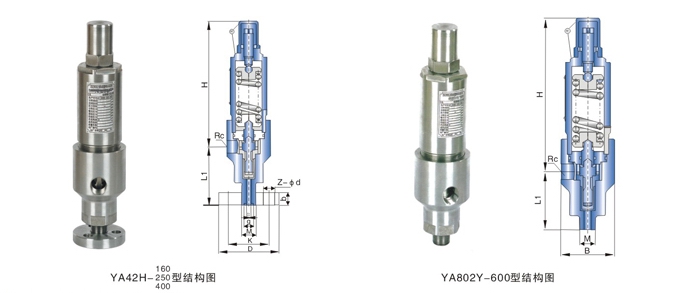

外形結構圖

主要外形尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	D	D1	K	M	Z-?d	b	L	L1	Rc	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1/2"	329
	25	165	115	30	M52×2	6-26	28	80	150	1"	447
	25	200	145	38	M80×3	6-29	40	90	180	11/2"	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2"	570

主要外形尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	Rc	ZG	L	L1	≈H
YA802Y-600	15	1/2"	1/2"	52	90	250
	25	1"	1"	52	113	275
	40	11/2"	11/2"	52	157	336

聲明：【AY42H,YA802Y不銹鋼安全溢流閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的AY42H,YA802Y不銹鋼安全溢流閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
