您現在的位置：首頁 > 各類閥門選型 > 安全閥

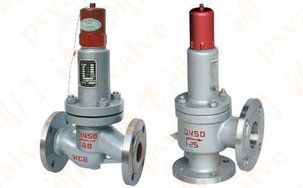

產品名稱：安全回流閥

產品型號：AHN42F
產品口徑：DN25-150
產品壓力：1.6MPa-4.0MPa
產品材質：WCB,不銹鋼

安全回流閥,AHN42F平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上,當泵前壓力超過規定值時,閥門自動開啟并起安全回流作用,保證設備和管路的安全運行。安全回流閥適用于工作溫度在-40～8...

產品名稱：	安全回流閥	產品型號：	AHN42F
驅動方式：	自動	連接形式：	法蘭
結構形式：	平行式	密封結構：	PTFE
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN25-150
常用材質：	WCB,不銹鋼	銘牌：	浦首品牌

安全回流閥,AHN42F平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上,當泵前壓力超過規定值時,閥門自動開啟并起安全回流作用,保證設備和管路的安全運行。安全回流閥適用于工作溫度在-40～80℃的液化石油氣的液相出口管上,當進出口壓差0.5MPa時液化石油氣能自動回流入罐。

安全回流閥設計標準

設計、制造	法蘭連接	結構長度	公稱通徑	公稱壓力
GB/T12243	JB/T79-94、GB9113-2000	GB12221-89	DN25~DN150mm	PN1.6、2.5、4.0MPa

性能參數

公稱壓力	殼體試驗	密封試驗	開啟壓力	適用介質	適宜溫度
1.6	2.4	0.9PK	用戶確定	液化氣、天然氣等非腐蝕性介質	-40~+80℃
2.5	3.75
4.0	4.4

平行式安全回流閥零件材料

閥體、閥蓋	閥座、閥瓣、閥桿	彈簧	密封面
WCB	鉻不銹鋼	鉻釩鋼	聚四氟乙烯

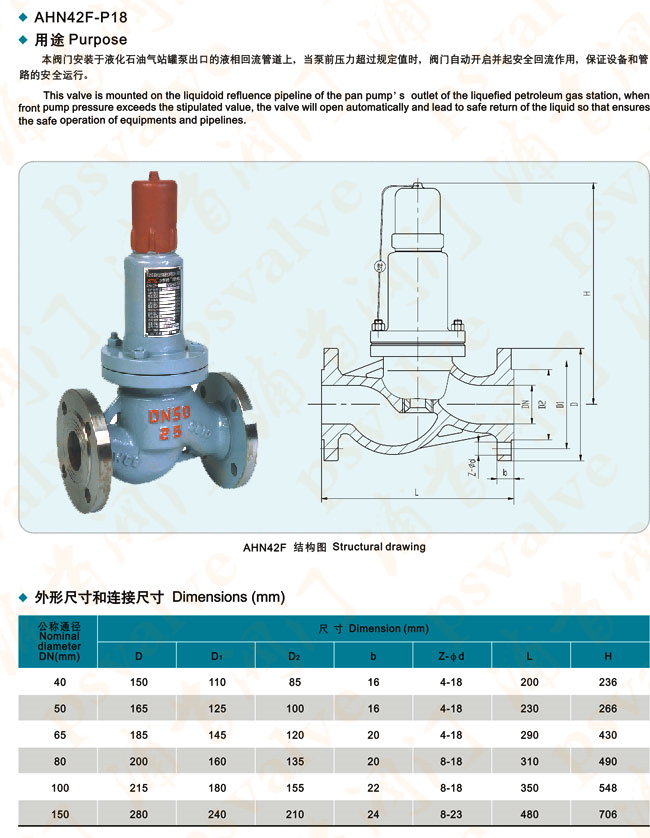

主要外形尺寸

公稱通徑	尺寸
公稱通徑	D	D1	D2	b	Z-ød	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548
150	280	240	210	24	8-23	480	706
