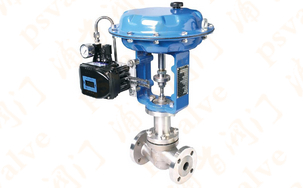

產品名稱：氣動單座調節閥

產品型號：ZJHP,ZJHM,ZJHPW,ZJHX,ZJHPF
產品口徑：DN20-300
產品壓力：1.6MPa-6.4MPa
產品材質：碳鋼,不銹鋼等

氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座調節機構組成。閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比，具有體積小，重量輕，流量大等特...

產品名稱：	氣動單座調節閥	產品型號：	ZJHP,ZJHM,ZJHPW,ZJHX,ZJHPF
驅動方式：	氣動	連接形式：	法蘭
結構形式：	單座	密封結構：	密封墊,波紋管
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN20-300
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座調節機構組成。閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比，具有體積小，重量輕，流量大等特點。適用與流量大，泄漏量要求嚴格的場合。氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥主要技術參數

調節機構主要技術參數
公稱通徑			20				25	40		50	65	80	100	150		200
閥座直徑			10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV		直徑	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公稱壓力MPA			0.6，1.6；4.0；6.4
流量特性			直線、等百分比
介質溫度℃			-20～200（常溫);-40~450(中溫）
法蘭尺寸			鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59
法蘭型式			法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質	PN	0.6,1.6	HT200
	MAP	4.0,6.4	ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
上閥蓋型式			普通式（常溫式）；熱片式（中溫式）
可調比			50：1

執行機構主要技術參數
型號	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面積CM2	350	350	560	900
行程MM	16	25	40	60
彈簧范圍MPA	0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10

主要零部件

氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥主要零件材料及推薦使用溫度范圍
零件名稱	零件材料	溫度范圍
閥體	HT200	-20～+200
閥體	ZG270-500	-40～+400
上閥蓋	ZG1CR18Ni9Ti	-250～+550
上閥蓋	ZG0Cr18Ni12MO2Ti	-40～+600
閥芯、閥座、波紋管	1CR18Ni9	-250～+550
閥芯、閥座、波紋管	0Cr18Ni12MO2Ti	-250～+550
填料	F4	-40～+200
膜片	NBR夾增滌淪物
壓縮彈簧	60Si12Mn
膜蓋	A3

許用介質壓力和工作溫度關系
閥體材料	公稱壓力 MPA	介質工作溫度℃
		<120	<200	<250	<300	<350	<400	<425	<435	<450
		最大工作壓力MPA
HT200	0.6	0.6	0.55	0.5
HT200	1.6	1.6	1.5	1.4
ZG270-500	0.6		0.6	0.56	0.5	0.45	0.4	0.36	0.32	0.3
ZG1CR18Ni9Ti	1.6		1.6	1.4	1.25	1.1	1	0.9	0.8	0.75
ZG0Cr18Ni12MO2Ti	4		4	3.6	3.2	2.8	2.5	2.2	2	1.9
ZG0Cr18Ni12MO2Ti	6.4		6.4	5.6	5	4.5	4	3.6	3.2	3

氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥性能參數

主要技術性能指標
項目		指標值
基本誤差%	不帶定位器	±5.0
	帶定位器	±1.0
回差%	不帶定位器	3.0
	帶定位器	1.0
死區%	不帶定位器	3.0
	帶定位器	0.4
額定行程偏差%		±2.5

項目				指標值
始終點 偏差 %	氣關	不帶定位器	始點	±5.0
			終點	±2.5
		帶定位器	始點	±1.0
			終點	±1.0
	氣開	不帶定位器	始點	±2.5
			終點	±5.0
		帶定位器	始點	±1.0
			終點	±1.0
允計泄漏量1/h		單座式		110-4閥定額定容量
		單座式		110-3閥定額定容量

允許壓差
類別		單座式						套筒式
彈簧范圍MPA		0.2～0.10				0.04-0.2		0.2～0.10				0.04-0.2
氣源壓力MPA		0.14		0.25		0.4		0.14		0.25		0.4
公稱直徑	閥座直徑	氣關	氣開	氣關	氣開	氣關	氣開	氣關	氣開	氣關	氣開	氣關	氣開
20	10	6.4	4.46	6.4	6.4	6.4	6.4
	12	6.4	3.09	6.4	6.4	6.4	6.4
	15	5.94	1.98	6.4	5.94	6.4	6.4
	20	3.34	1.11	6.4	3.34	6.4	6.4
25	25	2.14	0.71	6.4	2.14	6.4	4.99	3	1.5	6.4	4.5	6.4	6.4
40	32	1.31	0.44	6.09	1.37	6.4	3.05	2.25	1.13	6.4	3.38	6.4	6.4
40	40	0.84	0.28	3.9	0.84	5.26	1.95	2.25	1.13	6.4	3.38	6.4	6.4
50	50	0.53	0.18	2.5	0.53	3.39	1.25	1.95	1.18	6.4	3.54	6.4	6.4
65	65	0.51	0.17	2.36	0.51	3.21	1.18	2.36	1.02	6.4	3.06	6.4	6.4
80	80	0.33	0.11	1.56	0.33	2.12	0.78	2.04	0.84	6.4	2.51	6.4	5.85
100	100	0.21	0.07	1	0.21	1.35	0.5	1.67		6.4		6.4
150	125	0.22	0.07	1.02	0.22	1.39	0.51	1.41	0.71	6.4	2.12	6.4	4.94
150	150	0.15	0.05	0.71	0.15	0.97	0.35	1.41	0.71	6.4	2.12	6.4	4.94
200	200	0.08	0.028	0.4	0.08	0.54	0.2	1.41	0.57	6.4	1.71	6.4	4

氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥外形尺寸

外形尺寸
公稱通徑	D	L			H		H1
公稱通徑	D	PN6 PN16	PN40	PN64	常溫	中溫	PN6	PN16	PN40	PN64
20	285	187	194	206	640	790	45	52.5	52.5	62.5
25		184	197	210	640	790	50	57.5	57.5	67.5
40		222	235	251	730	895	65	72.5	72.5	82.5
50		254	267	286	740	910	70	80	80	87.5
65	360	276	292	311	885	1065	80	90	90	100
80		298	317	337	900	1085	92.5	97.5	97.5	105
100		352	368	394	945	1155	102.5	107.5	115	125
150	470	451	473	508	1245	1395	130	140	150	170
200	470	600	600	650	1560	1820	157.5	167.5	187.6	202.5

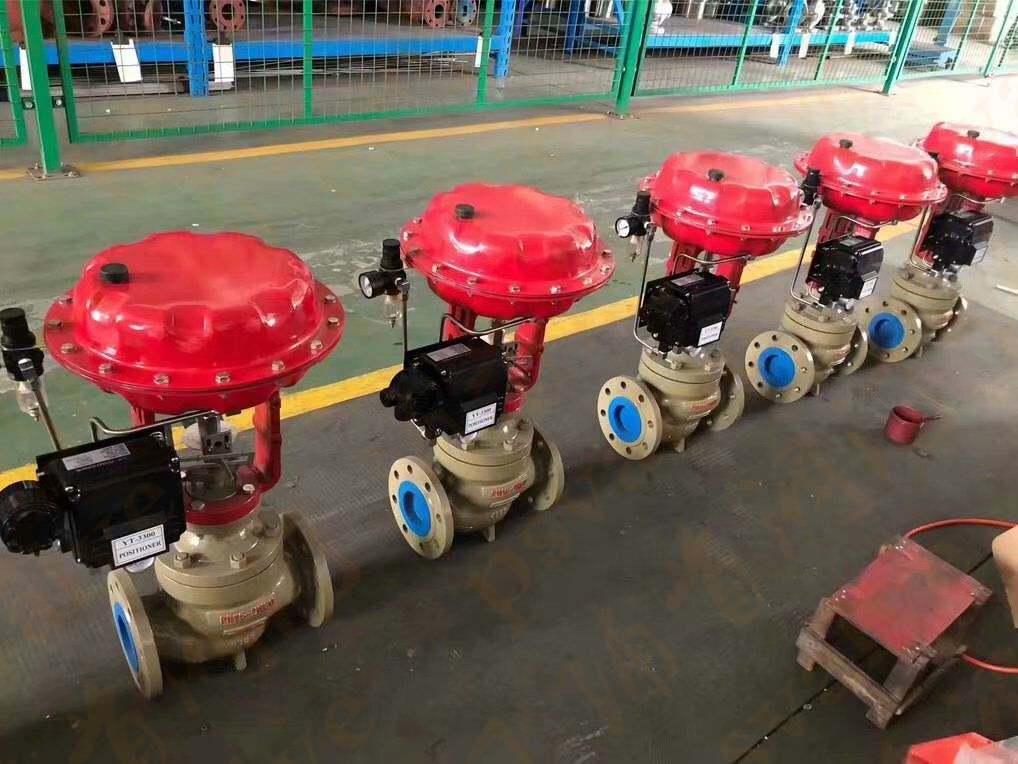

氣動單座調節閥(圖1)

◆ 閥體作用方式
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

◆ 附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

訂貨須知:
1.產品型號與名稱
2.公稱通徑(DN)
3.公稱壓力(PN)
4.額定流量系數KV
5.閥體和閥內組件材料
6.固定流量特性
7.適用溫度和介質
8.整機作用方式(電開、電關)及輸入信號
9.是否帶附件(操作器、伺服放大器等)
10.其他特殊要求
