產品名稱：	手動流量調節閥	產品型號：	T40H
公稱通徑：	DN15～DN600	結構形式：	截止式
公稱壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭、內螺紋、焊接
適用溫度：	-29ºC～+350ºC	驅動方式：	手動
閥體材質：	灰鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽	生產廠家：	浦首閥門

產品說明

T40H手動流量調節閥是一種具有特殊功能的調節閥，它除具有調節閥功能外，還能實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于該閥上設有開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口處裝上適當規模的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，就能克服“大流量、小溫差”的不合理現象，是供熱系統中的理想產品。

產品應用

T40H手動流量調節閥可安裝在供水管上，也可安裝在回水管上，一般安裝在回水管上，尤其對于高溫環路，為方便調試，更要安裝在回水管路上，安裝了平衡閥的供回水管不必再設截止閥。

性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質	傳動方式
T40H-10	10	1.0	-29~350	水、蒸汽	手動、齒輪傳動、電動
T40H-16	16	1.6
T40H-25	25	2.5

零部件材料

型號	材料
	閥體、閥蓋、填料壓蓋、手輪	閥桿、閥瓣密封圈	指示盤、閥桿螺母、螺母套
T40H-10	灰鑄鐵、（鑄鋼）	不銹鋼	黃銅
T40H-16
T40H-25

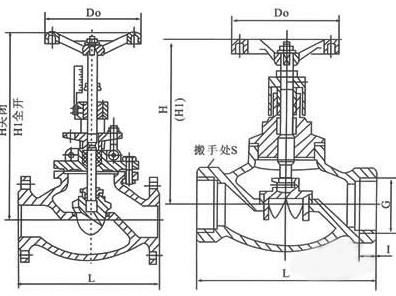

外形結構圖



主要外形尺寸

DN	L	H	H1	D0
15	130	150	160	80
20	150	160	170	180
25	160	182	197	80
32	180	192	207	90
40	200	250	270	100
50	230	264	284	120
65	290	380	410	200
80	310	413	448	200
100	350	446	506	240
125	400	540	595	240
150	480	623	688	360
200	495	687	762	400
250	622	782	867	500
300	698	914	1009	500
350	787	968	1073	680
400	914	1037	1152	680
500	978	1440	1440	—
600	1295	1790	1790	—



聲明：【T40H手動流量調節閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的T40H手動流量調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
