您現在的位置：首頁 > 各類閥門選型 > 調節閥

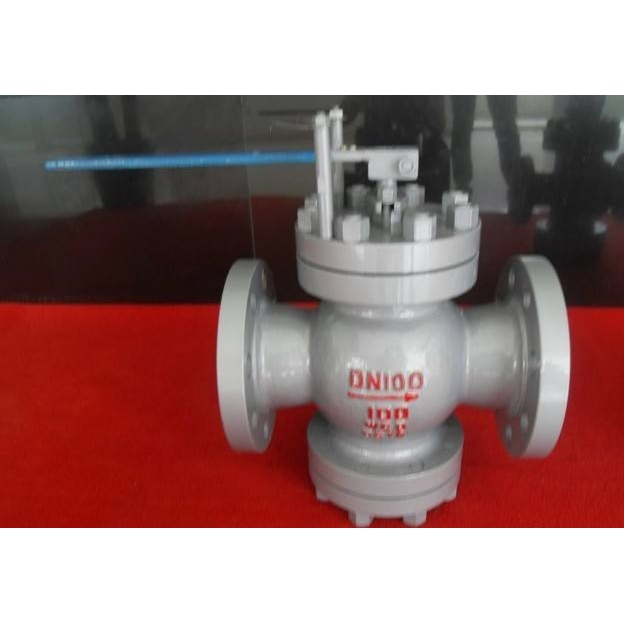

產品名稱：T40H給水回轉式調節閥

產品型號：T40H
產品口徑：DN15～DN600
產品壓力：1.6MPa～10.0MPa
產品材質：灰鑄鐵、鑄鋼、不銹鋼

產品名稱：給水回轉式調節閥產品型號：T40H 公稱通徑：DN15～DN600結構形式：回轉式公稱壓力：1.6MPa～10.0MPa連接方式：法蘭適用溫度：-29ºC～+450ºC

產品名稱：	給水回轉式調節閥	產品型號：	T40H
公稱通徑：	DN15～DN600	結構形式：	回轉式
公稱壓力：	1.6MPa～10.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+450ºC	驅動方式：	手動
閥體材質：	灰鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽	生產廠家：	浦首閥門

產品說明

T40H給水回轉式調節閥由閥體、閥座、閥瓣、閥桿、閥蓋等零件組成。它安裝在油、水等管路上，通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口面積的大小，從而實現調節流量的目的。

零件材料

零件名稱	閥體	閥蓋	閥座、閥瓣、閥桿
主要材料	灰鑄鐵、鑄鋼	灰鑄鐵、鑄鋼	不銹鋼

性能規范

型號	工作壓力（MPa）	適用溫度（℃）	材質
T40H-16	1.6	≤200	灰鑄鐵
T40H-25	2.5	≤450	鑄鋼
T40H-40	4.0
T40H-64	6.4
T40H-100	10.0

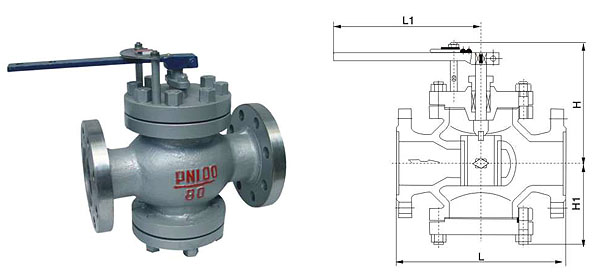

外形結構圖

主要外形尺寸

公稱壓力	尺寸
（MPa）	DN	20	25	32	40	50	65	80	100	125	150	200	250	300
1 6	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	140	150	180	200	230	240	270	300	350	380	440	500	650
	H	180	200	205	210	230	230	250	250	290	300	325	330	450
	H1	90	100	107	113	120	125	140	150	190	205	270	270	330
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	150	160	180	210	245	260	290	320	370	410	480	540	700
2 5	H	180	200	205	210	230	240	250	280	290	300	325	330	450
	H1	90	100	100	120	120	130	150	150	190	205	270	270	335
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	150	160	190	210	245	270	300	330	380	420	500	560	720
4 0	H	180	200	205	210	230	240	250	290	300	310	335	350	470
	H1	90	100	110	113	120	130	150	170	190	210	220	290	360
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	160	170	200	230	260	290	320	350	400	440	530	600	760
6 4	H	185	210	220	225	250	250	260	300	310	320	340	360	480
	H1	100	110	110	135	35	140	160	180	200	220	230	300	370
	L	180	200			300	315	380	400		450
	L1	180	200			280		380	4700		414
10 0	H	150	165			240		270	280		360
10 0	H1	105	115			130		190	190		250

聲明：【T40H給水回轉式調節閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的T40H給水回轉式調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
