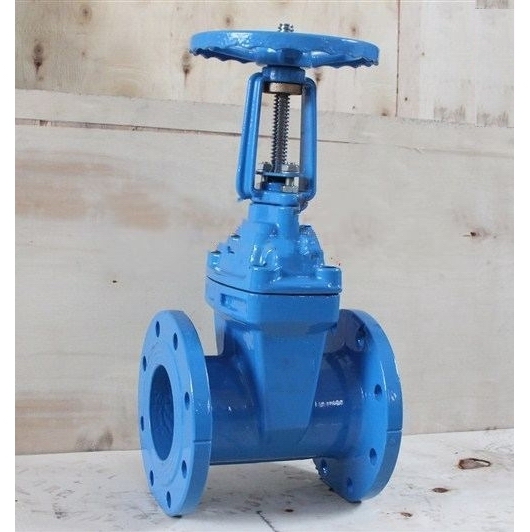

產品名稱：Z41X明桿彈性座封閘閥

產品型號：Z41X
產品口徑：DN50～DN600
產品壓力：1.0Mpa～2.5Mpa
產品材質：球鐵、鑄鐵、鑄鋼、不銹鋼

產品名稱：明桿彈性座封閘閥產品型號：Z41X 公稱通徑：DN50～DN600結構形式：閘板式公稱壓力：1.0Mpa～2.5Mpa連接方式：法蘭適用溫度：-20ºC～+150ºC驅

產品名稱：	明桿彈性座封閘閥	產品型號：	Z41X
公稱通徑：	DN50～DN600	結構形式：	閘板式
公稱壓力：	1.0Mpa～2.5Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	球鐵、鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

Z41X明桿彈性座封閘閥除具有彈性閘閥的優點外,并可以較直觀顯示閥門開度,開閉迅速可靠.故常應用于消防及工業系統,一般安裝于距地面較高位置.廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。

壓力試驗

公稱壓力 PN (MPa)	強度試驗	水密封/上密封試驗	氣密封試驗
公稱壓力 PN (MPa)	1.5 PN (MPa)	1.1 PN (MPa)	0.5-0.7 (MPa)
1.0	1.5	1.1	0.6 MPa
1.6	2.4	1.8
2.5	3.8	2.8

主要零部件材料明細表

序號	零件名稱	材質
1	手輪	可鍛鑄鐵
2	閥桿螺母	銅合金
3	支架	灰鑄鐵、球墨鑄鐵、鑄鋼
4	壓蓋	球墨鑄鐵、鑄鋼
5	密封圈	丁腈橡膠、三元乙丙
6	閥桿	不銹鋼
7	中法蘭墊片	丁腈橡膠、三元乙丙
8	閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
9	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼

技術參數

公稱壓力：1.0～2.5MPa	工作溫度:0～120℃	法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm	適用介質:水、油、氣等	試驗標準:GB/T13927 API598

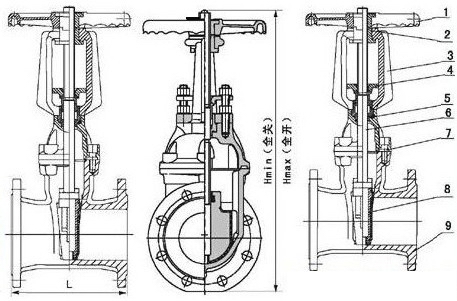

外形結構圖

主要連接外型尺寸:(單位:mm)

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin(全關)	313	332	375	425	498	562	680	838	950	1010	1220	1280	1480	1665
Hmax(全開)	355	375	415	475	540	605	720	875	990	1050	1245	1310	1560	1750
