產品名稱：	黃銅法蘭閘閥	產品型號：	Z45W
公稱通徑：	DN15～DN150	結構形式：	閘板式
公稱壓力：	1.6Mpa～2.5Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動
閥體材質：	黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、腐蝕性液體	生產廠家：	浦首閥門

產品說明

Z45W黃銅法蘭閘閥采用金屬銅制作而成，主要用于水利、燃?xì)?、供暖系統上的安全閥門，經鍛壓成型的閥體不會有沙眼、外觀更加精美，連接方式可采用法蘭及螺紋連接。

技術規范

公稱壓力：1.6MPa
2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、法蘭標準：GB9113標準

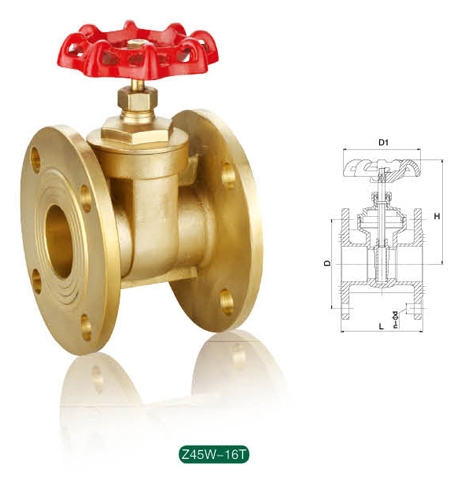

外形結構圖

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
25	1"	105	61	25	85	4-φ14
32	1-1/4"	121	67	32	100	4-φ18
40	1-1/2"	136	71.5	40	110	4-φ18
50	2"	146	85.5	50	125	4-φ18
65	2-1/2"	164	94	65	145	8-φ18
80	3"	182	108.5	80	160	8-φ18
100	4"	212	124.5	100	180	8-φ19
125	5"	311	160	125	210	8-φ18
150	6"	353	196	150	240	8-φ22

技術規范

公稱壓力：1.6MPa
2、工作介質：水、氣、油
3、工作溫度：-20℃≤T≤150 ℃
4、法蘭標準：GB9113標準

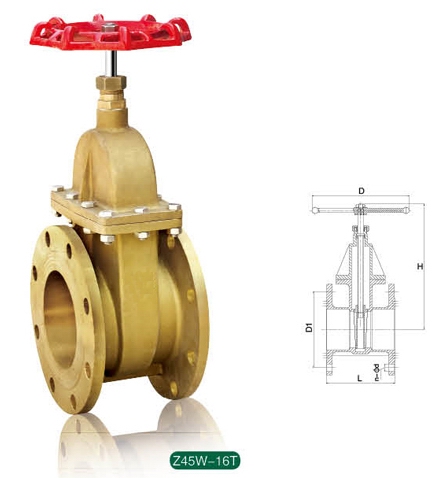

外形結構圖

Z45W-16T外形尺寸

DN	SIZE	L	H	D	D1	n-φd
15	1/2"	80	80.5	65	60	4-φ14
20	3/4"	90	87.5	75	60	4-φ14
25	1"	100	98.5	85	60	4-φ14
32	1-1/4"	110	120	100	80	4-φ18
40	1-1/2"	120	128	110	80	4-φ18
50	2"	125	137	125	110	4-φ18
65	2-1/2"	140	165	140	130	4-φ18
80	3"	160	198	160	178	8-φ18
100	4"	180	241	180	200	8-φ18

聲明：【Z45W黃銅法蘭閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z45W黃銅法蘭閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
