產品名稱：	大口徑彈性座封閘閥	產品型號：	Z545X
公稱通徑：	DN50～DN600	結構形式：	閘板式
公稱壓力：	1.0Mpa～2.5Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	球鐵、鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

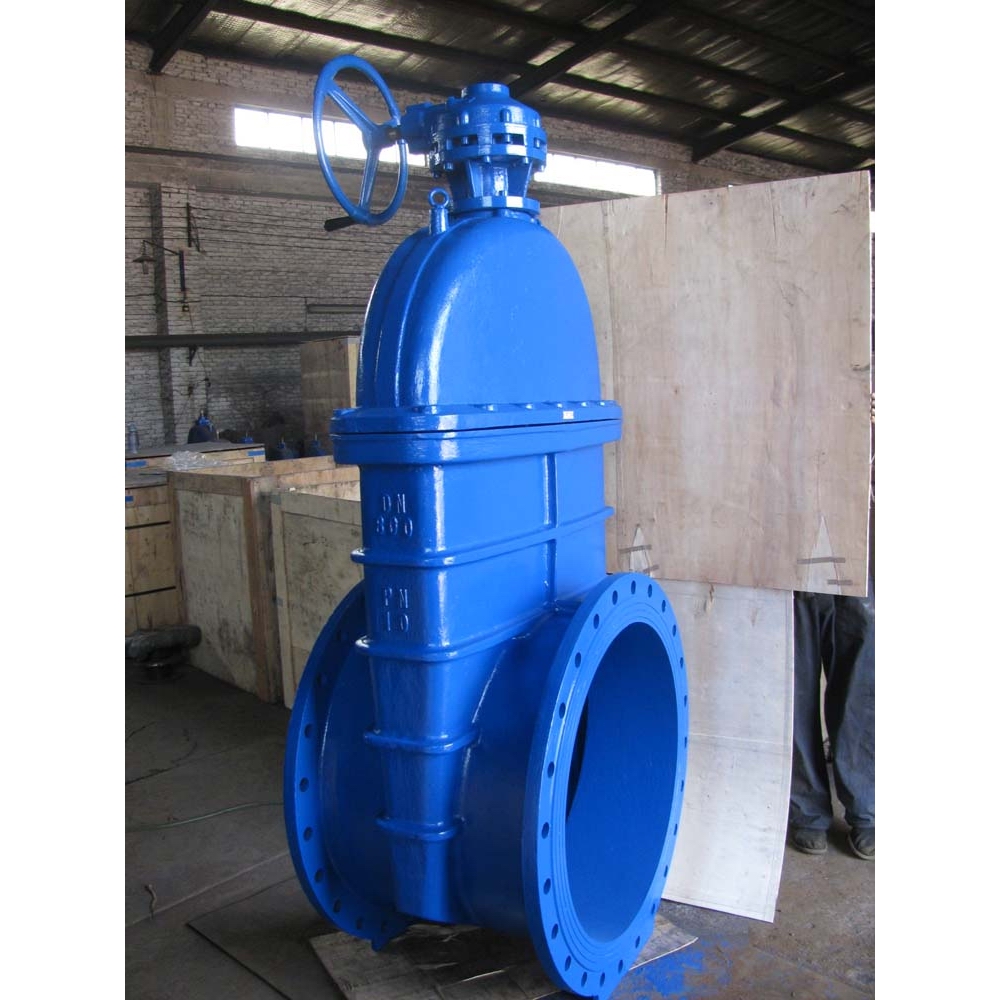

Z545X大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長。可立式臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。

技術參數

公稱壓力：1.0～2.5MPa	工作溫度:0～120℃	法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm	適用介質:水、油、氣等	試驗標準:GB/T13927 API598

主要零部件材料

名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
內六角螺栓	碳化處理
密封圈	丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
“O” 形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪（傳動帽）	可鍛鑄鐵

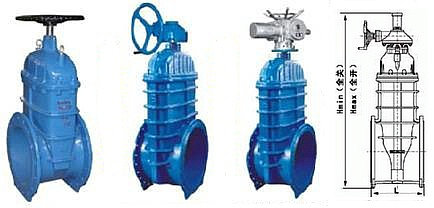

外形結構圖

主要外形連接尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手輪）	1480	1665	2200	2800	2800	3000	3000
H（傘齒輪）	1650	1900	2350	2950	2950	3150	3150
H（電動）	電動裝置可由用戶指定



聲明：【Z545X大口徑彈性座封閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z545X大口徑彈性座封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
