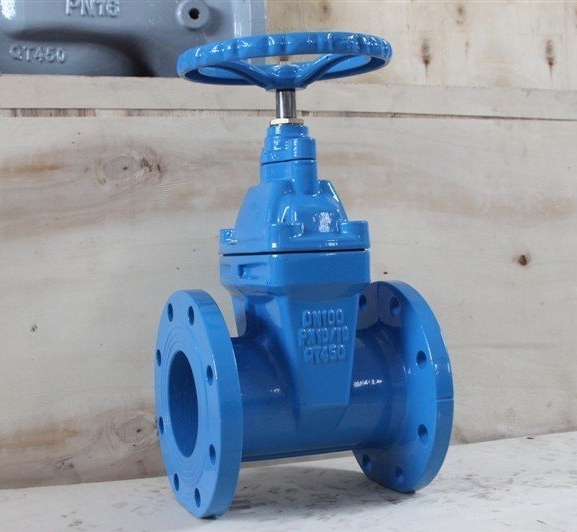

產品名稱：Z45X暗桿彈性座封閘閥

產品型號：Z45X
產品口徑：DN50～DN600
產品壓力：1.0Mpa～2.5Mpa
產品材質：球鐵、鑄鐵、鑄鋼、不銹鋼

產品名稱：暗桿彈性座封閘閥產品型號：Z45X 公稱通徑：DN50～DN600結構形式：閘板式公稱壓力：1.0Mpa～2.5Mpa連接方式：法蘭、溝槽式適用溫度：-20ºC～+150&ord

產品名稱：	暗桿彈性座封閘閥	產品型號：	Z45X
公稱通徑：	DN50～DN600	結構形式：	閘板式
公稱壓力：	1.0Mpa～2.5Mpa	連接方式：	法蘭、溝槽式
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	球鐵、鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

Z45X暗桿彈性座封閘閥利用閘閥整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效有節約安裝空間?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡]、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

壓力試驗

公稱壓力 PN (MPa)	強度試驗	水密封/上密封試驗	氣密封試驗
公稱壓力 PN (MPa)	1.5 PN (MPa)	1.1 PN (MPa)	0.5-0.7 (MPa)
1.0	1.5	1.1	0.6 MPa
1.6	2.4	1.8
2.5	3.8	2.8

主要零部件材料明細表

序號	零件名稱	材質
1	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
2	閘板	球墨鐵鐵外覆三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密封圈	丁腈橡膠、三元乙丙
5	閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
6	閥桿	不銹鋼
7	“O”形密封圈	丁睛橡膠、三元乙丙
8	止推軸承	錫青鋼
9	螺栓	不銹鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁腈橡膠
12	手輪（傳動帽）	鑄鐵

技術參數

公稱壓力：1.0～2.5MPa	工作溫度:0～120℃	法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm	適用介質:水、油、氣等	試驗標準:GB/T13927 API598

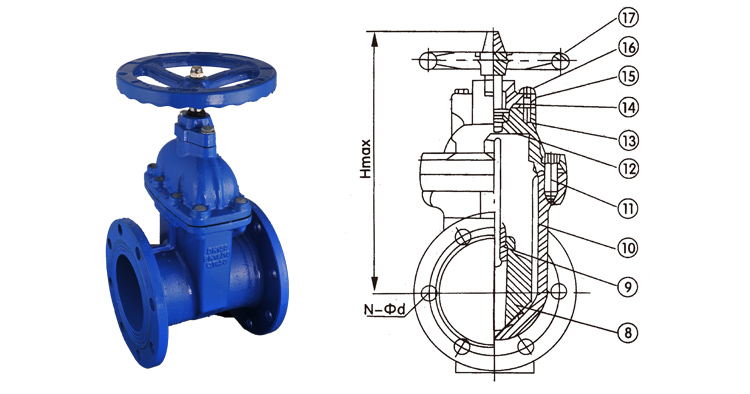

外形結構圖

主要連接外型尺寸:(單位:mm)

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin(全關)	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
Hmax(全開)	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
