產品名稱：	配水閘閥	產品型號：	PZI
公稱通徑：	DN400～DN1200	結構形式：	閘板式
公稱壓力：	1.6Mpa～2.5Mpa	連接方式：	法蘭、焊接
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、電動
閥體材質：	鑄鐵、WCB、鑄鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	浦首閥門

產品說明

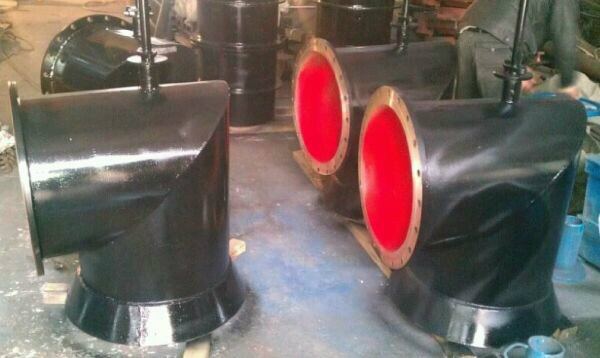

PZI配水閘閥是在PZ型的基礎上進行的改進設計，該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。
技術參數：

型   號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介  質		水
介質溫度		常     溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手動操作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

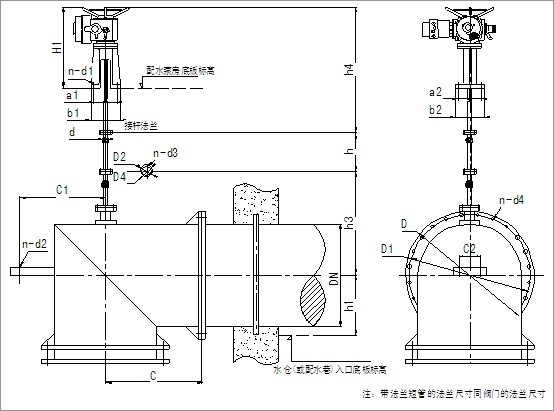

外形結構圖



外形連接尺寸

通徑/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

φ1200型技術參數

型號	操縱臺							閘閥								短管		操作 行程	質量(Kg)
	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1		帶短管	無短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1446	1221

采用說明

1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)


H			5000	4500	4000	3500
h	PZI	400	3765	3265	2765	2265
		500
	PZI	600	3497	2997	2497	1997
		800
	PZI	1000	3100	2600	2100	1600
	PZ1	1200	3040	2540	2040	1540

各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接.


聲明：【PZI配水閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的PZI配水閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
