產品名稱：	信號閘閥	產品型號：	Z45X
公稱通徑：	DN50～DN600	結構形式：	閘板式
公稱壓力：	1.0Mpa～2.5Mpa	連接方式：	法蘭、馬鞍式、卡箍
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	球鐵、鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

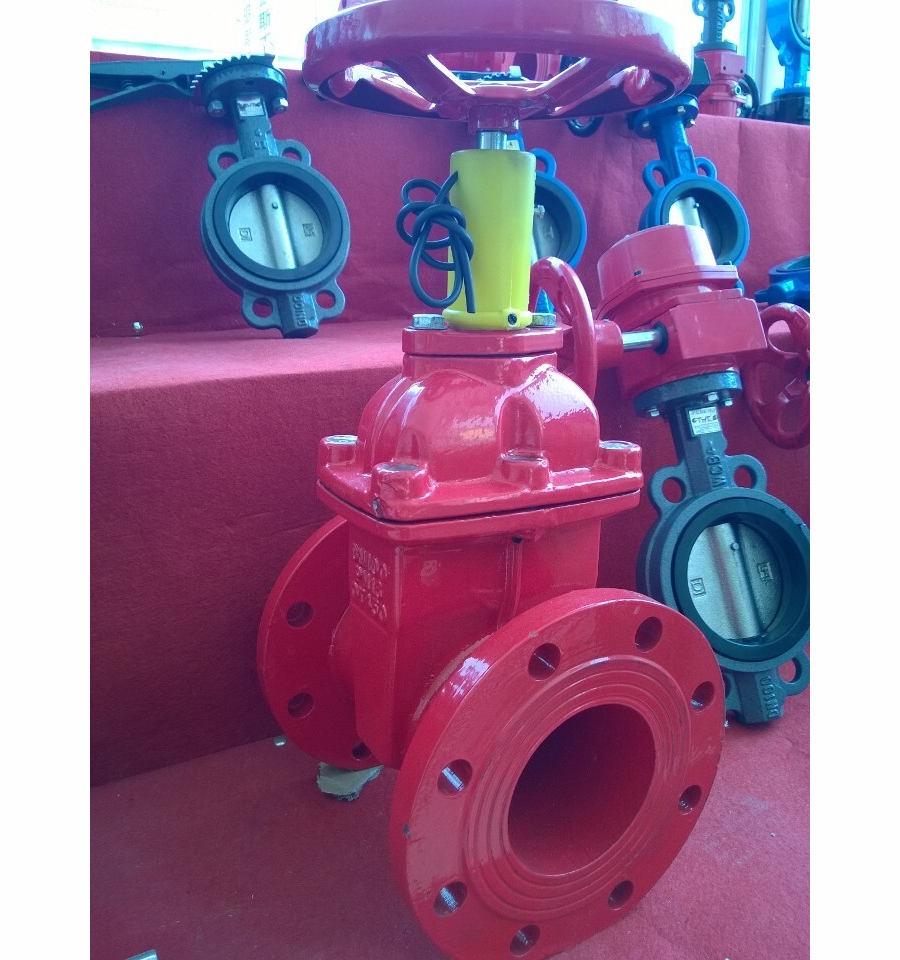

Z45X信號閘閥常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用付開度指示閘閥。

主要零部件材料

NO.	零件名稱	材質
1	傳動帽	球墨鑄鐵、鑄鋼
2	手輪	可鍛鑄鐵
3	防塵罩	塑料
4	密封圈	丁腈橡膠、三元乙丙
5	止推軸承	錫青銅
6	閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
7	螺栓	碳鋼、不銹鋼
8	閥體	碳鋼、球墨鑄鐵、鑄鋼
9	銅螺母	錫青銅
10	閥桿	不銹鋼
11	閥瓣	球墨鑄鐵+三元乙丙或丁腈橡膠

主要技術參數

公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598

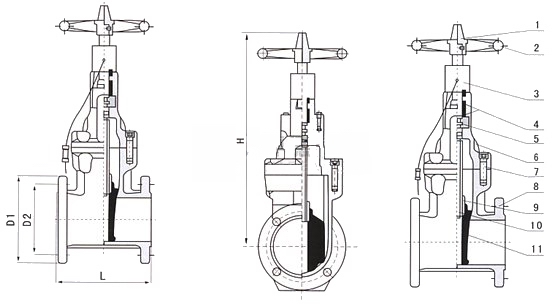

外形結構圖

主要連接外型尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H（全開）	732	773	820	870	915	1003	1110	1263	1360	1550	1610	1900	1938	2130



聲明：【Z45X信號閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z45X信號閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
