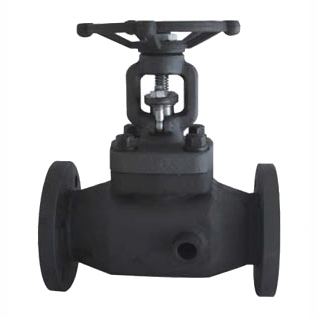

產品名稱：	鍛鋼保溫閘閥	產品型號：	BZ41H
公稱通徑：	DN15～DN100	結構形式：	閘板式
公稱壓力：	1.6Mpa～42.0Mpa/150LB-2500LB	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鍛鋼、鍛不銹鋼、A105、A182、F22、F304	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、導熱油、濾清、易結晶物	生產廠家：	浦首閥門

產品說明

BZ41H鍛鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

制造標準

設計與制造：GB12234
法蘭尺寸：JB/T79　GB9113
壓力溫度：GB9131
結構長度：GB12221
檢驗與試驗：GB13927

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276F316(L)
3	閘板	A276 410&403	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨+graphite		316夾PTFESS+PTFE
6	閥蓋	A105	A182F22	A182F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	銷緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SHDG
16	手輪	A197
17	潤滑墊片	A472 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-180℃

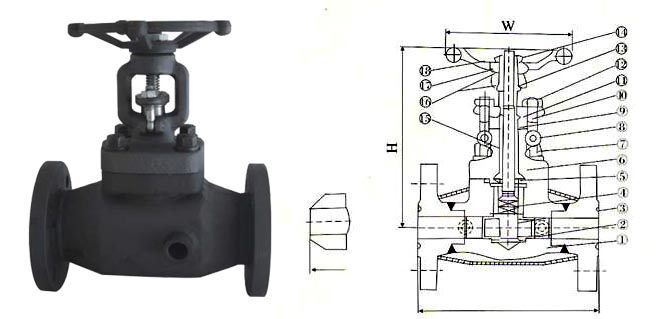

外形結構圖

主要外形尺寸和重量

NPS		1/2	3/4	1	11/4	11/2	2
L(RF) L1 (BW)	150	108	117	117	140	165	203
	300	140	152	152	178	190	216
	600	165	190	190	229	241	292
H(OPEN)	150/300	158	169	169	236	246	283
	600	169	197	197	246	283	320
W		100	100	100	160	160	180
2-G		3/8	3/8	3/8	1/2	1/2	1/2



聲明：【BZ41H鍛鋼保溫閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BZ41H鍛鋼保溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
