您現在的位置：首頁 > 各類閥門選型 > 閘閥

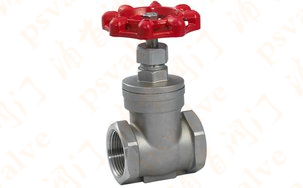

產品名稱：內螺紋閘閥

產品型號：Z15W,Z11Y,Z11H
產品口徑：DN15-80
產品壓力：1.6-6.4MPa
產品材質：不銹鋼,鍛鋼,鑄鋼

內螺紋閘閥,Z15W不銹鋼內螺紋閘閥,美標內螺紋閘閥主要特點Z11H內螺紋閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降）...

產品名稱：	內螺紋閘閥	產品型號：	Z15W,Z11Y,Z11H
驅動方式：	手輪	連接形式：	內螺紋
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	1.6-6.4MPa	公稱通徑：	DN15-80
常用材質：	不銹鋼,鍛鋼,鑄鋼	銘牌：	浦首品牌

內螺紋閘閥,Z15W不銹鋼內螺紋閘閥,美標內螺紋閘閥主要特點
Z11H內螺紋閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
內螺紋閘閥設計特點
結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
內螺紋閘閥產品范圍
體材料:不銹鋼
口徑:1/2"~3"(DN15~DN80)
連接方式:BSP,BSPT, NPT
壓力范圍:200WOG
工作溫度:-46℃ - +180℃
操作方式:手輪

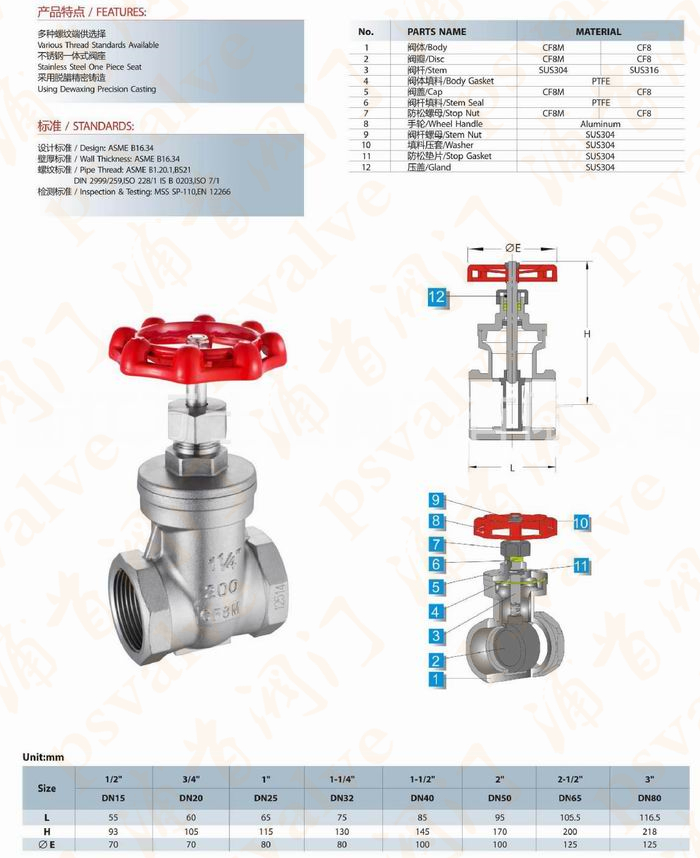

主要零部件材料：

序號	零件名稱	材質
1	閥體	不銹鋼 CF8M/CF8
2	閘板	不銹鋼 CF8M/CF8
3	閥桿	不銹鋼 SS316/SS304
4	閥蓋	不銹鋼 CF8M/CF8
5	填料	聚四氟乙烯
6	止推墊片	不銹鋼 SS304
7	閥桿架	不銹鋼 SS316/SS304
8	填料	聚四氟乙烯
9	螺母	不銹鋼 SS304
10	填料壓蓋螺母	不銹鋼 SS316/SS304
11	手輪	鋁合金
12	銘牌	鋁
13	手輪墊片	不銹鋼 SS304
14	手輪螺母	不銹鋼 SS304
