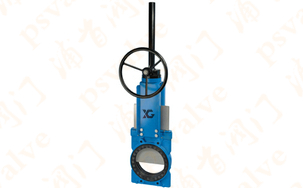

產品名稱：內襯橡膠刀閘閥

產品型號：QBZ73X
產品口徑：DN50- DN1200
產品壓力：PN10 PN16 150LB
產品材質：鑄鐵,WCB,不銹鋼,雙相鋼等

內襯橡膠刀閘閥是一種可更換橡膠密封圈的刀閘閥結構，密封原理主要是通過閘板與橡膠密封圈的緊靠，從而達到密封效果，此結構主要特點在于，橡膠密封圈是封套在閥座上的階梯凹槽內，密封圈由金屬壓套反鎖，使得密封圈...

產品名稱：	內襯橡膠刀閘閥	產品型號：	QBZ73X
驅動方式：	手輪,鏈輪,傘齒輪,電動,氣動,電液動	連接形式：	對夾式,凸耳式，法蘭
結構形式：	閘板	密封結構：	橡膠,軟密封,單面密封,雙面密封
壓力范圍：	PN10 PN16 150LB	公稱通徑：	DN50- DN1200
常用材質：	鑄鐵,WCB,不銹鋼,雙相鋼等	銘牌：	浦首品牌

內襯橡膠刀閘閥
是一種可更換橡膠密封圈的刀閘閥結構，密封原理主要是通過閘板與橡膠密封圈的緊靠，從而達到密封效果，此結構主要特點在于，橡膠密封圈是封套在閥座上的階梯凹槽內，密封圈由金屬壓套反鎖，使得密封圈與閘板開關密封過程中不會脫落，并且密封圈壞了，可以取下金屬壓套隨意更換橡膠密封圈。使得閥門使用效率大大提高。是一種經濟有效的高性能產品。

內襯橡膠刀閘閥產品型號：QBZ73X-10C
公稱通徑范圍：DN50-DN1200
公稱壓力范圍：1.0MPa-1.6MPa
材質：鑄鋼、不銹鋼

閘板材質：2Cr13、201、304、316、316L
連接形式：對夾式,法蘭
閥座密封圈：NBR橡膠、三元乙丙橡膠、氟橡膠
填料密封：石墨盤根，四氟盤根
適用介質：污水、粉體顆粒、紙漿、礦漿糖廠

內襯橡膠刀閘閥設計標準

法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch

壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16

內襯橡膠刀閘閥實物圖片

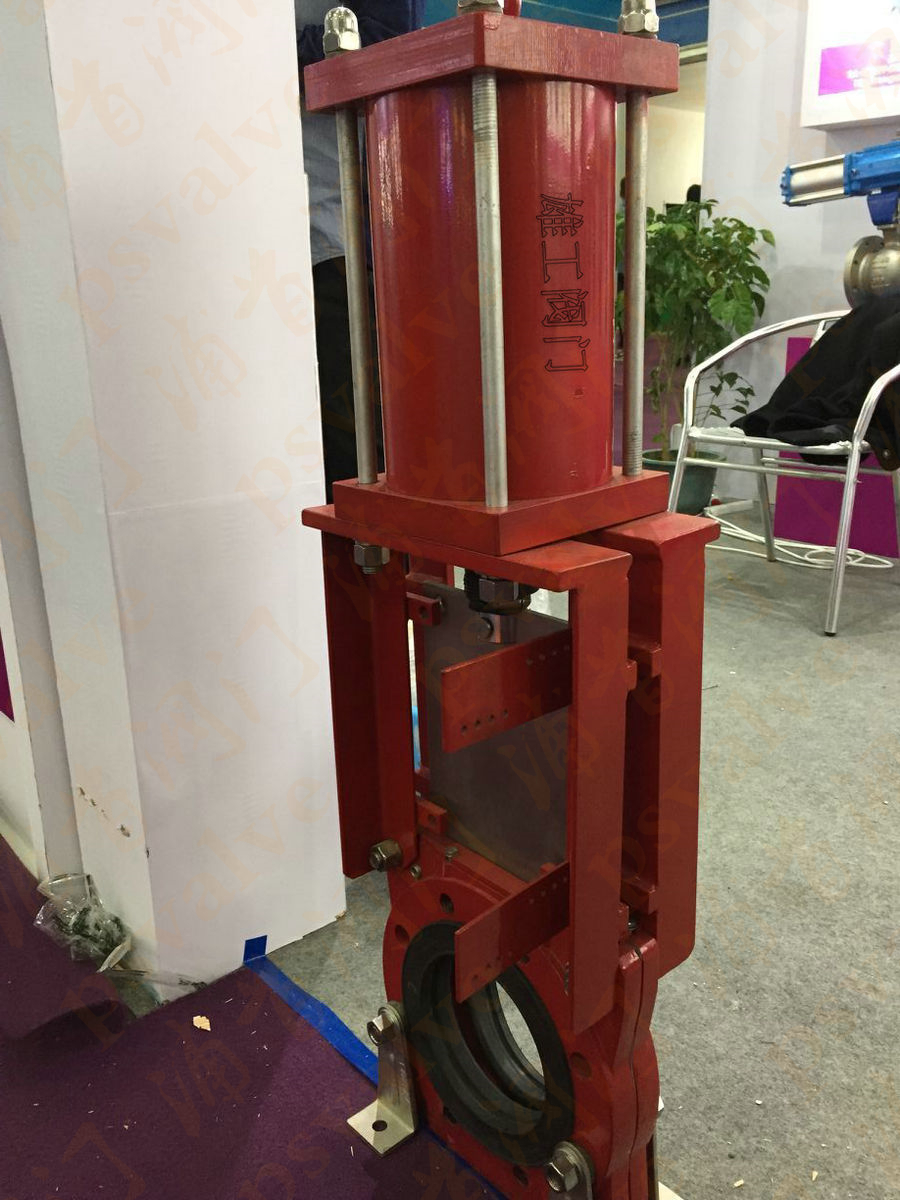

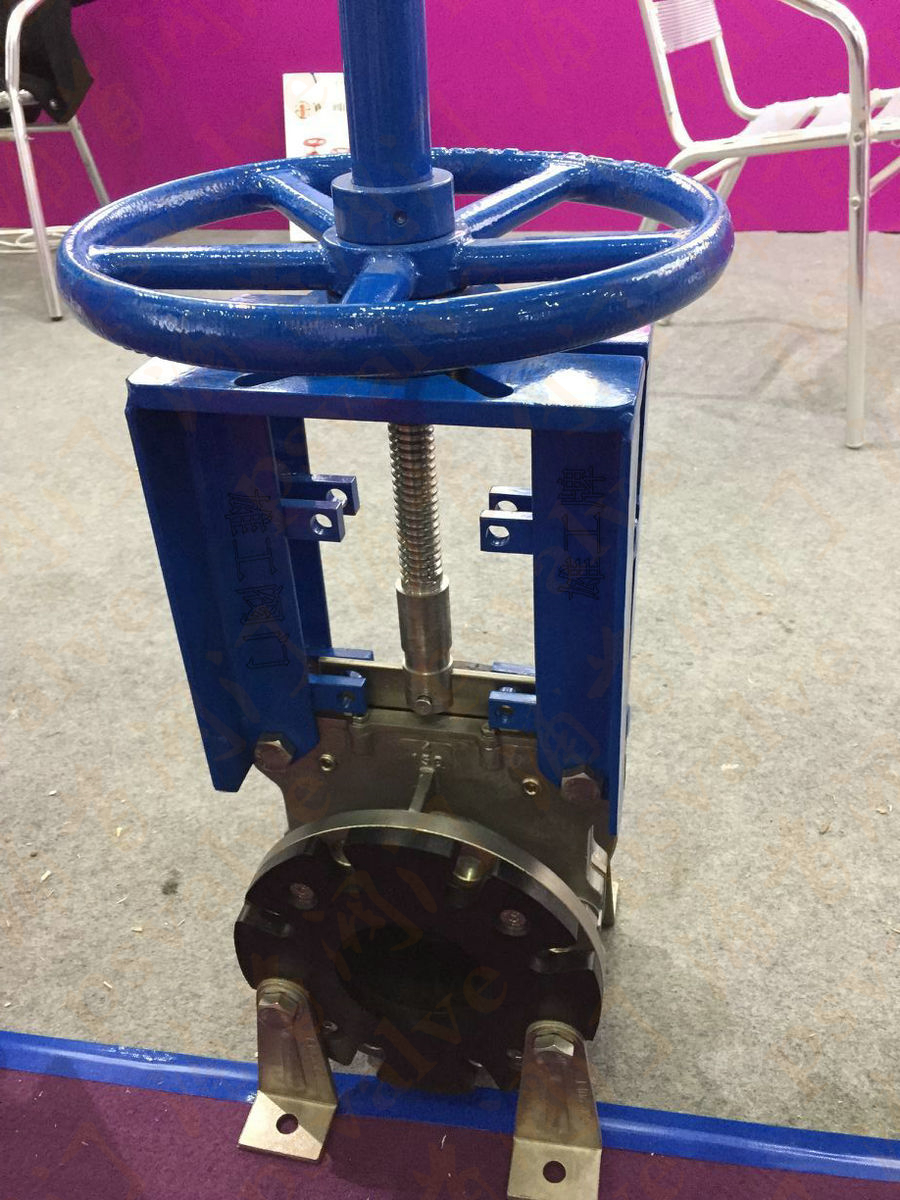

內襯橡膠刀閘閥(圖1) 內襯橡膠刀閘閥(圖2)
