您現在的位置：首頁 > 各類閥門選型 > 閘閥

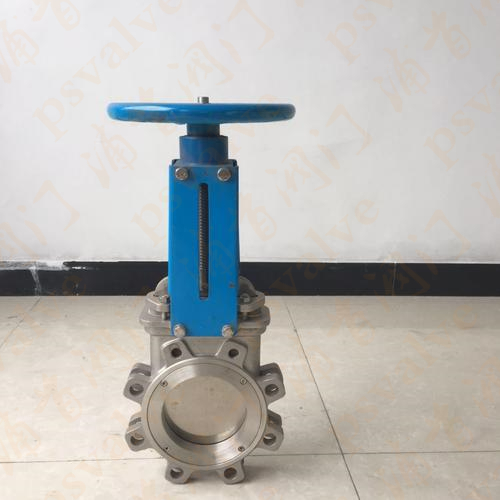

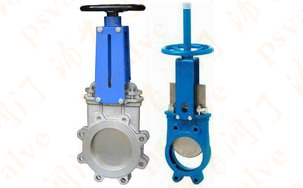

產品名稱：雙向密封刀閘閥

產品型號：TUZ73X
產品口徑：DN50- DN1200
產品壓力：PN10 PN16 150LB
產品材質：鑄鐵,WCB,不銹鋼,雙相鋼等

雙向密封刀閘閥：閥體采用一體式結構，杜絕閥體滲漏，密封墊片老化等一系列問題，使用壽命更長，維護更簡單；采用閥體底部密封，閥腔內無凹槽，不易堵塞、無殘留，管道清洗方便，法蘭密封面鑲O型圈，無須另配法蘭墊...

產品名稱：	雙向密封刀閘閥	產品型號：	TUZ73X

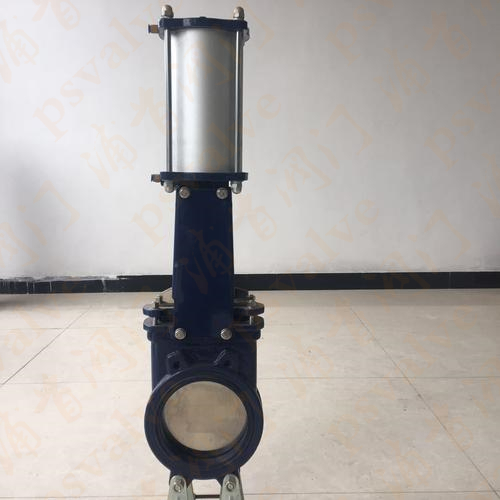

驅動方式：	手輪,鏈輪,傘齒輪,電動,氣動,電液動	連接形式：	對夾
結構形式：	刀型	密封結構：	硬密封,軟密封,單面密封,雙面密封
壓力范圍：	PN10 PN16 150LB	公稱通徑：	DN50- DN1200
常用材質：	鑄鐵,WCB,不銹鋼,雙相鋼等	銘牌：	浦首品牌

雙向密封刀閘閥：閥體采用一體式結構，杜絕閥體滲漏，密封墊片老化等一系列問題，使用壽命更長，維護更簡單；采用閥體底部密封，閥腔內無凹槽，不易堵塞、無殘留，管道清洗方便，法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活，該系列刀閘閥可配手動、電動、氣動、電液動、液動、傘齒輪傳動等諸多執行器，以滿足不同工礦要求使用。
雙向密封刀閘閥填料密封：石墨盤根，四氟盤根。

雙向密封刀閘閥產品特點

1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、雙向密封刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

雙向密封刀閘閥設計標準

法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch

壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16

技術參數 Technical Specification

公稱通徑/Norminal Diameter：	DN50-600 2"-24"
壓力等級/Pressure rating：	0.6MPa、1.0MPa、1.6MPa、ASME CLASS 150LB
試壓標準/Pressure test：	DN50-200 (2"～8") 1.0Mpa
	DN250-400 (10"-16" ) 0.6Mpa
	DN450-600 (18"～24" ) 0.5Mpa
適用溫度/Suitable Temperature：	-20℃～+120℃
泄漏等級/Leakage Level：	EPDM 軟密封 A級（零泄漏） EPDM sealing A level (0 leakage)
