國標閘閥,Z41H國標鋼制閘閥是指關閉件(閘板)沿通路中心線的垂直方向移動的閥門。閘閥在管路中只能作全開和全關切斷用， 不能作調節和節流。閘閥是使用范圍很廣的一種閥門，一般口徑DN15到600的切斷裝置都選用它，有時口徑很小的切斷裝置也選用國標閘閥。

國標閘閥,鑄鋼法蘭閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關, 不能作調節和節流。 閘閥具有流體阻力小,密封面受介質沖刷和侵蝕小。啟閉較省力.介質流向不受限制.不擾流、不降低壓力.形體簡單.結構長度短.制造工藝性好.適用范圍廣等優點。

國標閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

鑄鋼閘閥操作方式有：手動、齒輪傳動、電動、氣動等。

國標閘閥應用范圍：

國標閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、藥類、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等。

國標閘閥結構特點與優勢：

閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。

閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。

閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。

可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

閘閥的安裝與維護應注意以下事項：

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 )。

帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。

帶傳動機構的閘閥，按產品使用說明書的規定安裝。

如果閥門經常開關使用 , 每月至少潤滑一次。

國標閘閥的安裝使用

1.安裝前須檢查閥門內腔和密封面等部位，不允許有污物或砂粒附著;

2.各連接部位螺栓，要求均勻擰緊;

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活;

4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性;

5.用戶在安裝閥門時，必須預留閥門驅動的必要空間;

6.驅動裝置的接線須按線路圖進行;

7.閘閥產品必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

國標閘閥標準規范：

設計制造標準：GB/T 12234-2007

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

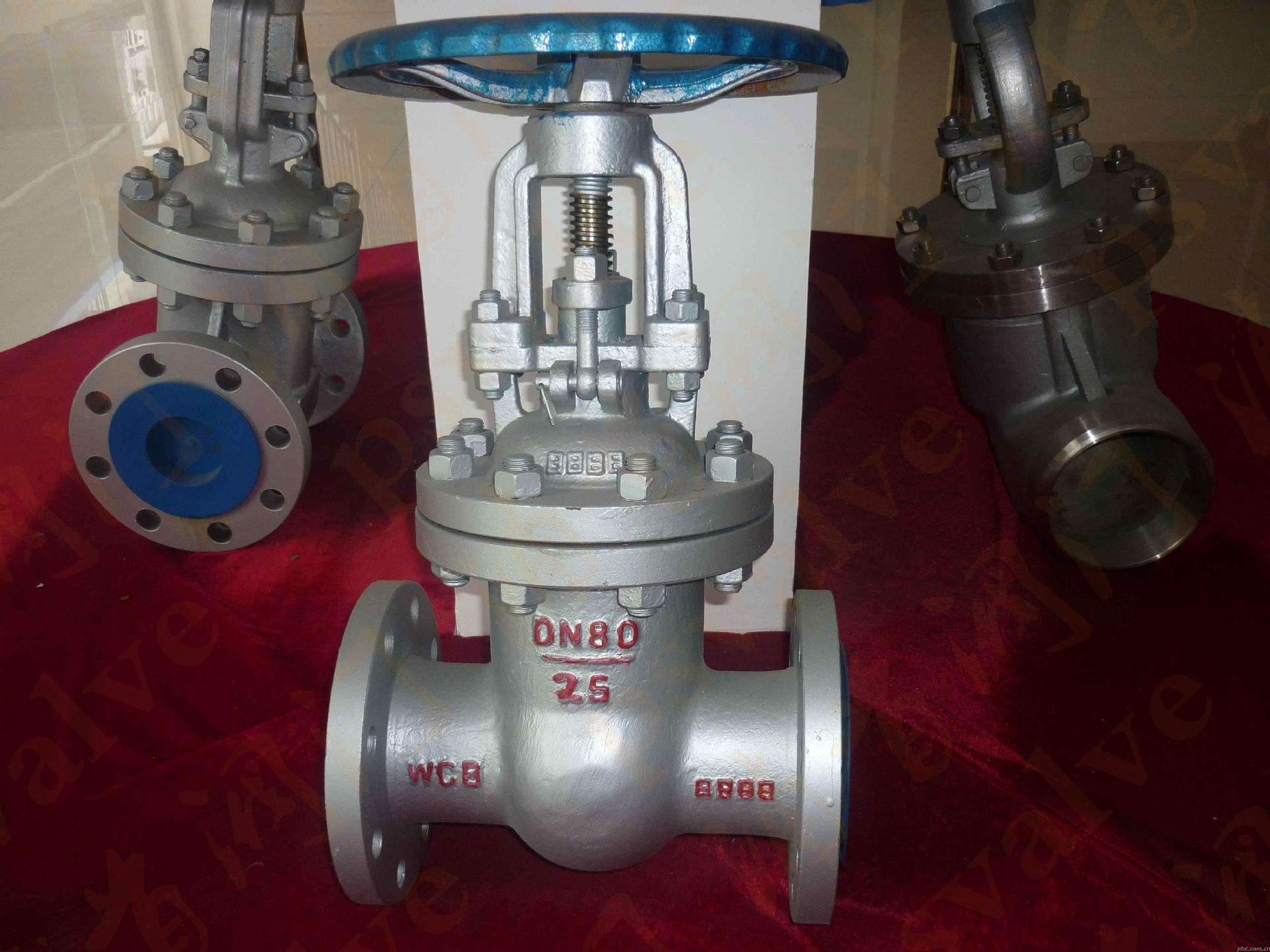

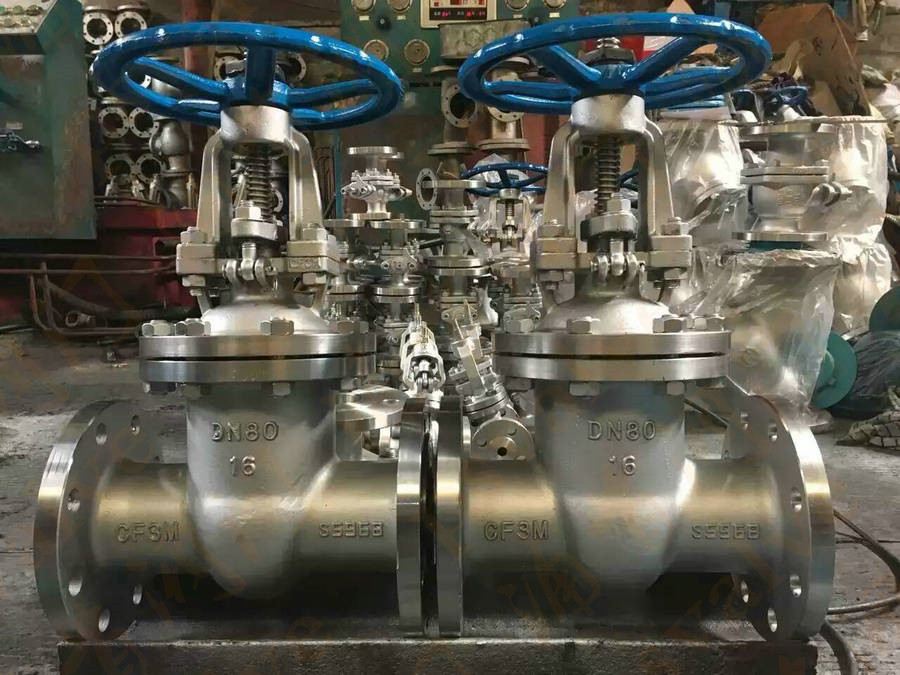

國標閘閥,Z41H國標鋼制閘閥實物圖片

執行標準

壓力試驗

主要零件材料及性能

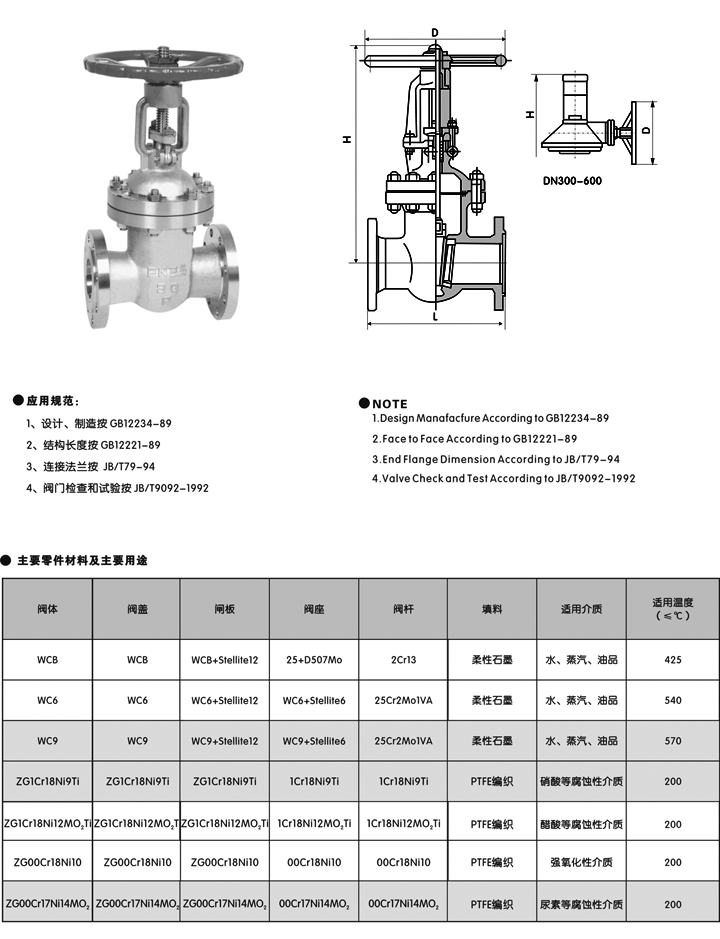

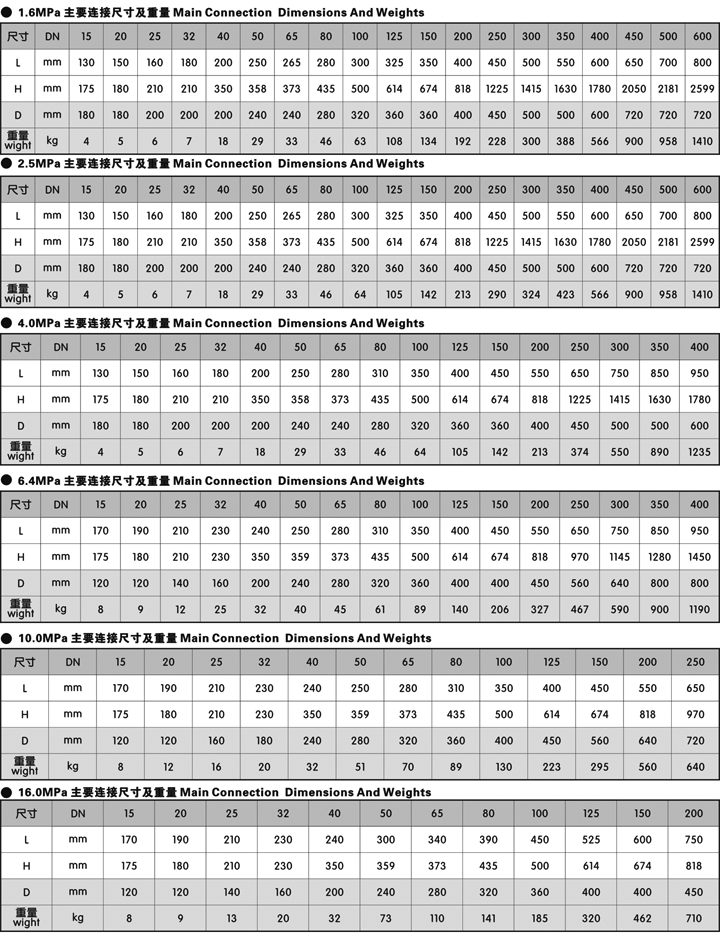

國標閘閥,國標鋼制閘閥尺寸,結構圖:
