您現在的位置：首頁 > 各類閥門選型 > 閘閥

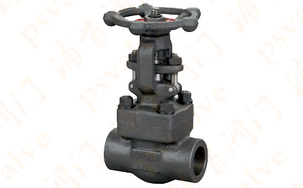

產品名稱：內螺紋與承插焊鍛鋼閘閥

產品型號：Z11Y,Z61Y
產品口徑：DN10-50
產品壓力：150LB-2500LB
產品材質：鍛鋼,不銹鋼等

內螺紋與承插焊鍛鋼閘閥,鍛鋼承插焊閘閥流體阻力小，啟、閉所需力矩較小，可以使用在介質向兩方向流動的環網管路上，也就說介質流向不受限制。全開時，密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工...

產品名稱：	內螺紋與承插焊鍛鋼閘閥	產品型號：	Z11Y,Z61Y
驅動方式：	手輪	連接形式：	螺紋,承插焊
結構形式：	閘板	密封結構：	自密封
壓力范圍：	150LB-2500LB	公稱通徑：	DN10-50
常用材質：	鍛鋼,不銹鋼等	銘牌：	浦首品牌

內螺紋與承插焊鍛鋼閘閥,鍛鋼承插焊閘閥流體阻力小，啟、閉所需力矩較小，可以使用在介質向兩方向流動的環網管路上，也就說介質流向不受限制。全開時，密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工藝性較好，結構長度比較短。

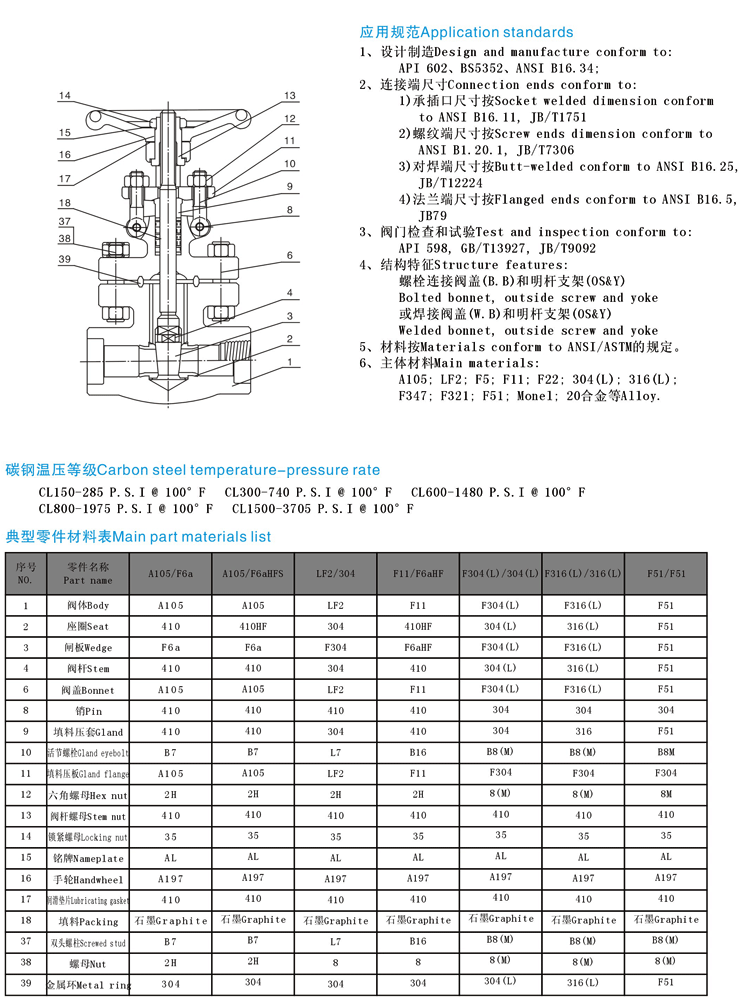

標準材質細表：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182 F22	A182 F304	A182 F316（L）
1	閥體	A105	A182 F22	A182 F304（L）	A182 F316（L）
2	閥瓣	A276 420	A276 304	A276 304（L）	A276 F316（L）
3	閥桿	A182 F6	A182 F304	A182 F304（L）	A182 F316（L）
4	密封圈	A182 F304L			A182 F316L
5	密封螺母	A105	A182 F304	A182 F304（L）	A182 F316L
6	閥蓋	A105	A182 F22	A182 F304（L）	A182 F316（L）
7	銷釘	A276420		A182F304
8	墊圈	A105	A182 F22	A182 F304（L）	A182 F316（L）
9	提升螺母	A19 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨		ＰＴＦＥ
11	填料壓套	A276 420		A182 F304
12	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
13	填料壓板	A216WCB		A351CF8
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A276 410
16	手輪	A197
17	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
18	油嘴	銅
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		?29℃～425℃	?29℃～550℃	?29℃～200℃
