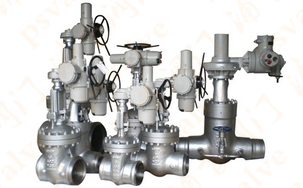

產品名稱：高壓閘閥

產品型號：Z41H/Z61Y/Z961Y
產品口徑：DN15-600
產品壓力：1.6-32Mpa
產品材質：WCB,鉻鉬鋼,不銹鋼,合金鋼等

高壓閘閥,高溫高壓閘閥適用于公稱壓力 PN16～32 MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管...

產品名稱：	高壓閘閥	產品型號：	Z41H/Z61Y/Z961Y
驅動方式：	手動,電動,氣動,傘齒輪	連接形式：	法蘭，焊接
結構形式：	楔式	密封結構：	硬密封
壓力范圍：	1.6-32Mpa	公稱通徑：	DN15-600
常用材質：	WCB,鉻鉬鋼,不銹鋼,合金鋼等	銘牌：	浦首品牌

高壓閘閥,高溫高壓閘閥適用于公稱壓力 PN16～32 MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中, 切斷或接通管路介質。適用介質為：水.油品.蒸汽等。操作方式有：手動、齒輪傳動、電動等。

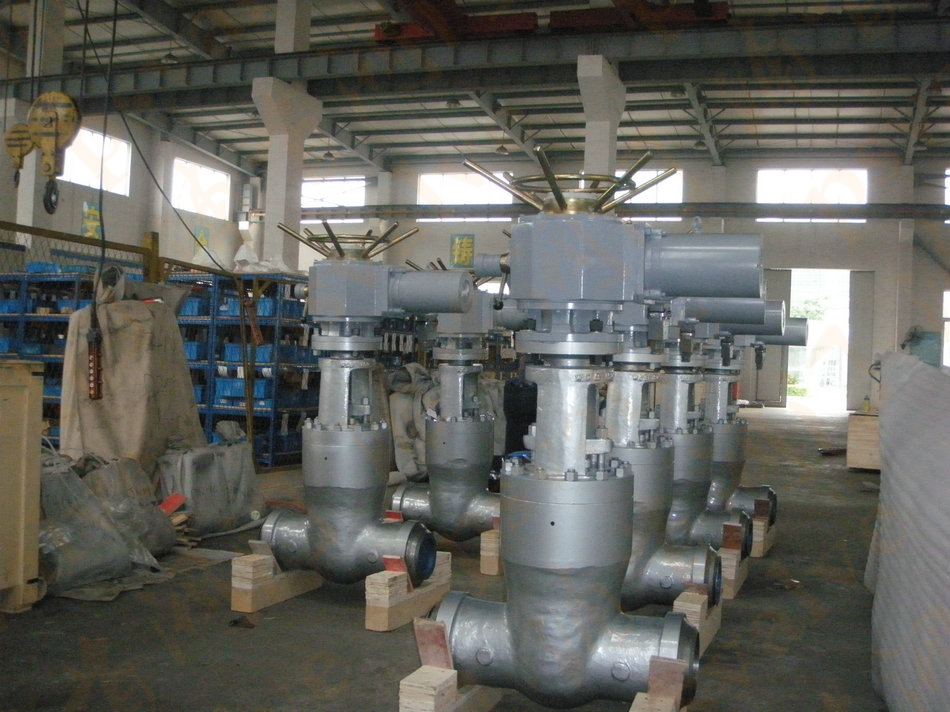

高壓閘閥,高溫高壓閘閥實物圖片

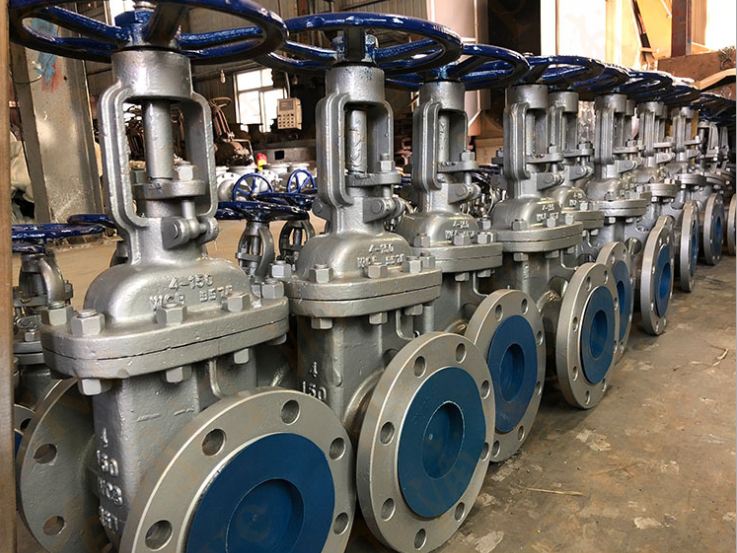

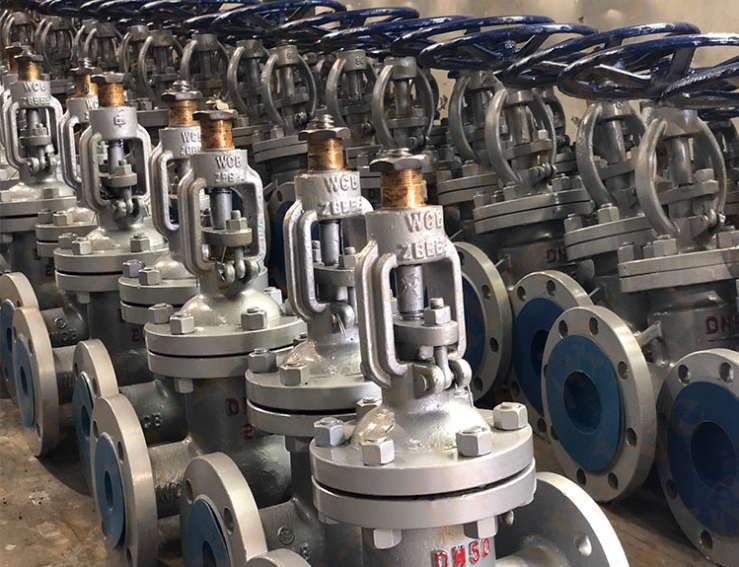

高壓閘閥(圖2) 高壓閘閥(圖3)

產品型號

對接焊端	產品型號
GB1224 ANSI B16.25	Z61Y - 200	Z 61Y – P54/100V
	Z61Y - 200	Z 61Y - P54/140V
	Z61Y - 250	Z 61Y - P54/170V
	Z61Y - 320	Z 61Y - P57/170V

高壓閘閥,高溫高壓閘閥性能規范

型號	公稱壓力 PN (MPa )	試驗壓力 (MPa )		適用溫度 ( ℃ )	適用介質
型號	公稱壓力 PN (MPa )	強度試驗	密封試驗	適用溫度 ( ℃ )	適用介質
Z 61Y - 160	16.0	24	17.6	425	水蒸汽油品
Z 61Y - 200	20.0	30	22
Z 61Y - 250	25.0	37.5	27.5
Z 61Y - 320	32.0	48	35.2
Z 61Y – P54/100V	P54/100V	30	11	540
Z 61Y - P54/140V	P54/140V	40	15.4
Z 61Y - P54/170V	P54/170V	48	19
Z 61Y - P57/170V	P57/170V	63	19	570

高壓閘閥,高溫高壓閘閥標準與規范

設計與制造	結構長度	壓力 – 溫度等級	試驗標準
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

主要零件材料

零件材料	材料牌號
閥　體	WCB　A105	WC6　12Cr1MoV	WC9　12Cr1MoV
閥　蓋	WCB　A105	WC6　12Cr1MoV	WC9　12Cr1MoV
閥　瓣	WCB　A105	WC6　25Cr2MoV	WC9　25Cr2MoV
閥　桿	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥　座	25 + STL	304	304
密封環 ( 墊片 )	增強柔性石墨 / 軟鋼
填　　料	增強柔性石墨
閥桿螺母	ZCuAl10Fe3 / D2

電站高壓閘閥主要外形尺寸及重量

公稱壓力 PN (MPa)	公稱通徑 DN (mm )	尺　　　　　　寸 ( mm )						重量 ( Kg )
公稱壓力 PN (MPa)	公稱通徑 DN (mm )	L	D	L1	d	H	Do	重量 ( Kg )
16.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	15
	40	150	49	15	36	285	180	23
	50	170	61	16	45	338	180	35
20.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	16
	40	150	49	15	36	285	180	25
	50	170	61	16	45	338	180	37
25.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	16
	40	150	49	15	36	285	180	27
	50	170	61	16	45	338	180	40

Z960Y 、Z961Y 電動高溫高壓閘閥主要外形尺寸及重量

公稱壓力 PN (MPa)	公稱通徑 DN (mm )	尺　　　　　　　寸 ( mm )					重量 ( Kg )
公稱壓力 PN (MPa)	公稱通徑 DN (mm )	d	L	H	L1	L2	重量 ( Kg )
25.0	50	43	216	840	363	197	103
	65	57	254	915	363	197	110
	80	67	305	950	363	197	135
	100	84	406	1164	437	277	234
	125	100	483	1402	437	277	343
	150	125	700	1129	/	/	450
	175	150	711	1650	457	309	638
	225	200	864	1650	554	309	654
	300	280	1067	2106	764	398	1973
32.0	100	96	533	1236	437	277	234
	125	118	610	1403	437	277	315
	150	148	762	1403	526	383	672
	175	148	762	1650	554	309	684
	225	222	1041	1650	554	309	696
	350	350	1250	2255	554	/	2605
P54/100V	175	148	762	1650	554	309	683
	225	222	1041	1650	554	309	704
	250	222	1041	1795	554	309	1214
	300	294	1254	2080	554	309	2125
P54/140V	125	136	600	1115	/	/	/
	175	175	750	1205	/	/	/
	225	217	850	1490	/	/	/
P54/170V	125	98	630	1230	437	277	312
	225	186	1060	1680	554	309	1404
	300	278	1397	2265	764	/	2834
	350	338	1550	2536	715	/	5591
P57/170V	125	124	600	1115	/	/	/
	175	163	750	1205	/	/	/
	225	201	850	1490	/	/	/
