您現在的位置：首頁 > 各類閥門選型 > 閘閥

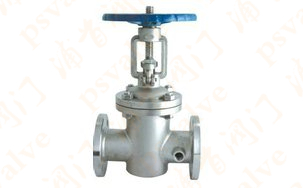

產品名稱：保溫閘閥

產品型號：BZ41H/W
產品口徑：DN15-250
產品壓力：1.6-16Mpa
產品材質：WCB,不銹鋼,合金鋼等

保溫閘閥,保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。此產品是在普通的閘閥的基礎上焊接保溫夾套，在有的地方也稱之為夾套閘閥，在閥體兩側都裝...

產品名稱：	保溫閘閥	產品型號：	BZ41H/W
驅動方式：	手輪	連接形式：	法蘭
結構形式：	夾套	密封結構：	硬密封
壓力范圍：	1.6-16Mpa	公稱通徑：	DN15-250
常用材質：	WCB,不銹鋼,合金鋼等	銘牌：	浦首品牌

保溫閘閥,保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。此產品是在普通的閘閥的基礎上焊接保溫夾套，在有的地方也稱之為夾套閘閥，在閥體兩側都裝有接口根據需要采用法蘭或者螺紋的形式連接。保溫閘閥是保溫閥門當中最常的產品，能夠廣泛的應用在石油、冶金、瀝青、化工等項目當中。

一、保溫閘閥,保溫夾套閘閥執行標準：

設計與制造：GB12234
法蘭尺寸：JB/T79　GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：－
檢驗與試驗：GB13927

保溫閘閥,保溫夾套閘閥BZ41H/W實物圖

保溫閘閥(圖1) 保溫閘閥(圖2)

標準規范

設計制造	結構長度	連接法蘭	壓力溫度等級	試驗與檢驗
GB12234-89 API600	GB12221-89	ANSI B16.5 GB9112～9131 JB/T74～90 JB/T79-94 SH3006 HG20615～20635	GB9131 ANSI B16.34	JB/T 9092 GB13927 API598

產品特點

1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

性能規范

型號	公稱壓力	試驗壓力(MPa)			工作溫度℃	適用介質
型號	公稱壓力	強度(水)(MPa)	密封(水)(MPa)	低壓密封(空氣)(MPa)	工作溫度℃	適用介質
BZ41H-16C BZ41W-16P(R)	1.6	2.4	1.8	0.6	≤425	酸、堿、濾清類
BZ41H-25C BZ41W-25P(R)	2.5	3.8	2.8	0.6	≤550	酸、堿、濾清類
BZ41H-40C BZ41W-40P(R)	4.0	6.0	4.4	0.6	≤450	酸、堿、濾清類
BZ41H-64C BZ41W-64P(R)	6.4	9.6	7.0	0.6	≤300	酸、堿、濾清類

主要零件材料

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	石墨+304	石墨+304	石墨+304	石墨+304	石墨Graphite
墊片	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45
