您現在的位置：首頁 > 各類閥門選型 > 閘閥

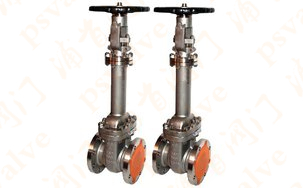

產品名稱：波紋管閘閥

產品型號：WZ41Y，WZ41H
產品口徑：DN15-DN350
產品壓力：1.6MPa-16MPa
產品材質：WCB，不銹鋼等

波紋管閘閥采用先進高性能金屬波紋管+填料雙重密封技術制造,杜絕了普通閘閥單一的密封填料出現老化泄露的缺點,不但提高了使用效能，大幅度增加使用上的安全性、可靠性,同時也減低了維修費用及次數。其關鍵部件金...

產品名稱：	波紋管閘閥	產品型號：	WZ41Y，WZ41H
驅動方式：	手輪	連接形式：	法蘭,螺紋,焊接
結構形式：	閘板	密封結構：	管密封
壓力范圍：	1.6MPa-16MPa	公稱通徑：	DN15-DN350
常用材質：	WCB，不銹鋼等	銘牌：	浦首品牌

波紋管閘閥采用先進高性能金屬波紋管+填料雙重密封技術制造,杜絕了普通閘閥單一的密封填料出現老化泄露的缺點,不但提高了使用效能，大幅度增加使用上的安全性、可靠性,同時也減低了維修費用及次數。其關鍵部件金屬波紋管,下端于閥桿組件采用滾焊技術焊接,上端與連接板滾焊焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿部位零泄露。閥蓋上的加脂接頭可直接對閥桿、螺母和軸套進行潤滑。
波紋管閘閥產品廣泛應用于：石油化工、化纖紡織、電廠、鋼廠、塑料造紙、熱油系統、蒸汽系統、冷熱水系統等行業和工況。

■波紋管閘閥特點：雙層波紋管、維修方便、雙重密封、位置指示
■波紋管閘閥應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
設計制造標準：GB12234、API6D；

結構長度標準：GB1221、ANSI B16.10；

法蘭標準：JB79、ANSI B16.5；

檢驗試驗標準：GB12937、API 598

波紋管閘閥技術規范:

公稱壓力	殼體試驗壓力	密封試驗壓力	適用溫度℃	介質
1.6MPa	2.4MPa	1.76MPa	GG:-10~300 CS:-29~425 SS:-59~540	水蒸汽油品

波紋管閘閥適用范圍、采用標準、材質、特點

適用范圍	適用介質		蒸氣系統、天然氣、有毒廢氣凈化、真空裝置、熱油系統、加熱設備、冷凍系統、氨、熱水、電站等
	適用溫度		-29——350℃
采用標準	制造標準：GB12234、API6D 、DIN3356						檢驗試驗標準：GB12937、API 598 、DIN3230
	結構長度標準：GB1221、ANSI B16.10DIN3202						對焊口標準：GB12234
	法蘭標準：DIN2543-2545
材質		閥體		閥蓋		閥桿		閥瓣		密封面	填料
	WCB	WCB		WCB		13Gr		2Gr		2Gr	柔性石墨
	304	CF8		CF8		304		304		304	柔性石墨
	316	CF8M		CF8M		316		316		316	柔性石墨
	304L	CF3		CF3		316		304L		304L	柔性石墨
	316L	CF3		CF3		316		316L		316L	柔性石墨
特點	波紋管密封閥桿				雙層、三層波紋管				雙重密封
	無升降手輪				位置指示				維修方便
