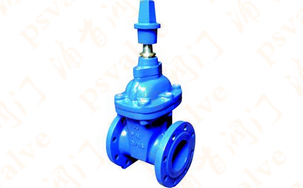

埋地式閘閥,MZ45X埋地式閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性。埋地式閘閥采用可以免維護及延長閥桿的設計方案,一次性地埋,避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資,美化道路環境,耐輾壓,避免井蓋丟失造成安全事故.閥桿可根據閥井深度靈活訂做,閥桿頂部設有閥門開關顯示,可加裝信號遠傳裝置,閥門誤開關鎖閉裝置. 1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。 2、有優秀的防腐性能，殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。 3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。 適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。

材料表

閥門連接尺寸符合GB17241.6-1998標準，閥門結構長度符合GB/T12221-1989短系列標準，壓力試驗符合GB/T13927-1992要求。

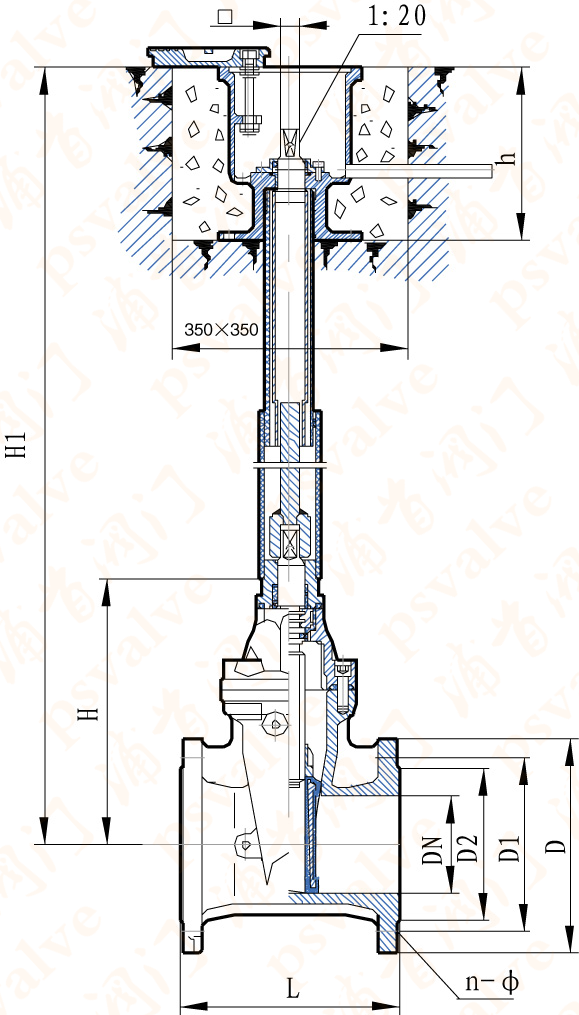

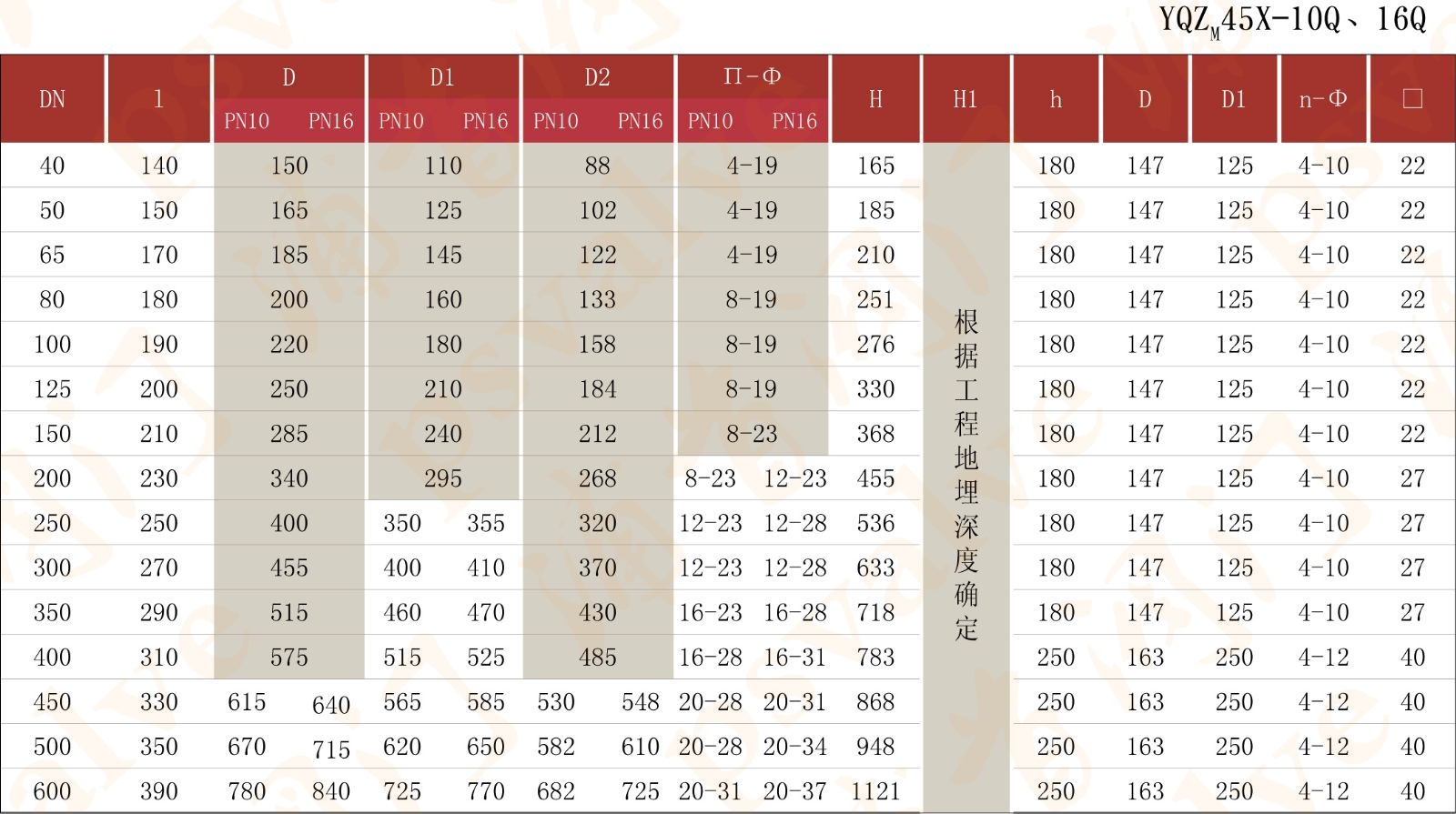

埋地式閘閥,MZ45X埋地式閘閥相關尺寸結構圖:
