產品名稱：	氣動高真空球閥	產品型號：	GUQ
公稱通徑：	DN10～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭、螺紋、快卸法蘭、活接
適用溫度：	≤180ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣、氣體、油、液體	生產廠家：	浦首閥門

產品說明

GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器。

主要零件材料

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

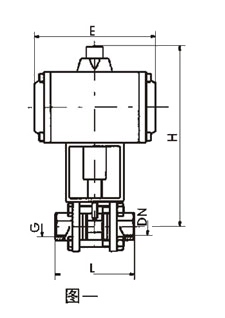

螺紋連接結構圖

螺紋連接的外形及連接尺寸 (JB919)

Model型號	DN	G	H	E	L
GUQ-10(G)	10	1/4"	153	104	68
GUQ-16(G)	16	1/2"	155	104	72
GUQ-20(G)	20	3/4"	160	104	82
GUQ-25(G)	25	1"	163	140	90
GUQ-32(G)	32	1-1/4"	180	140	112
GUQ-40(G)	40	1-1/2"	186	140	120
GUQ-50(G)	50	2"	233	164	145
GUQ-63(G)	63	2-1/2"	272	164	185
GUQ-80(G)	80	3"	351	190	210
GUQ-100(G)	100	4"	370	190	268

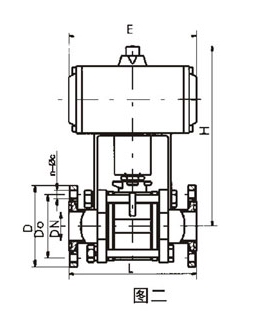

活套法蘭連接結構圖

活套法蘭連接的外形及連接尺寸 (GB6070)

Model型號	DN	D	Do	H	E	L	n-φc
GUQ-10(F)	10	55	40	153	105	84	4-φ6.6
GUQ-16(F)	16	60	45	155	130	84	4-φ6.6
GUQ-25(F)	25	70	55	163	165	114	4-φ6.6
GUQ-32(F)	32	90	70	180	165	140	4-φ9
GUQ-40(F)	40	100	80	186	190	160	4-φ9
GUQ-50(F)	50	110	90	233	190	170	4-φ9
GUQ-63(F)	63	130	110	272	250	195	4-φ9
GUQ-80(F)	80	145	125	351	250	203	8-φ9
GUQ-100(F)	100	165	145	370	280	280	8-φ9

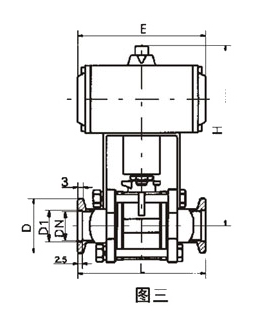

快卸法蘭連接結構圖

快卸法蘭連接的外形及連接尺寸 (GB4982)

Model型號	DN	D1	D	H	E	L
GUQ-10(KF)	10	12.2	30	153	104	84
GUQ-16(KF)	16	17.2	30	155	104	84
GUQ-25(KF)	25	26.2	40	163	140	114
GUQ-32(KF)	32	34.2	55	180	140	140
GUQ-40(KF)	40	41.2	55	186	140	160
GUQ-50(KF)	50	52.2	75	233	164	170



聲明：【GUQ氣動高真空球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GUQ氣動高真空球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
