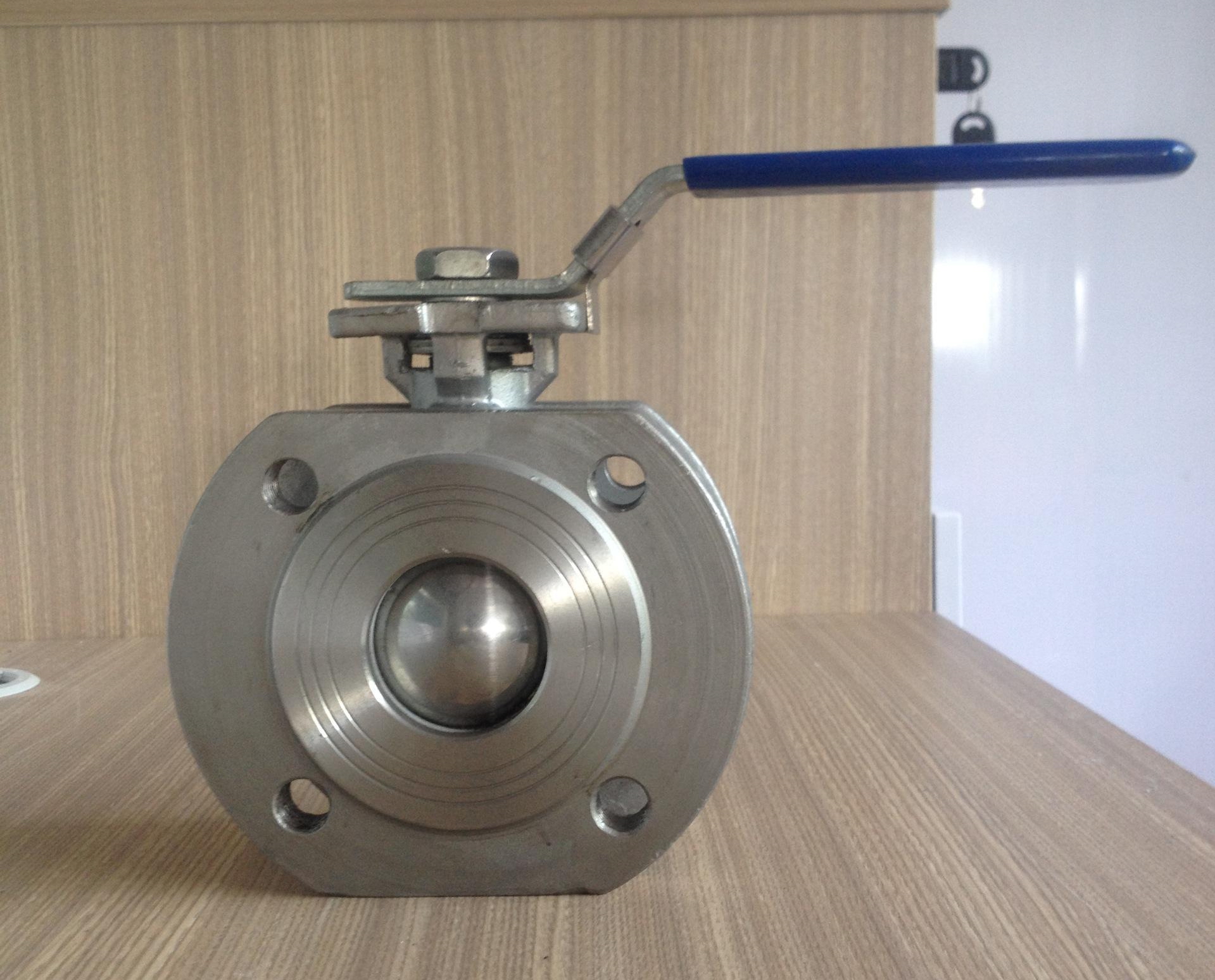

產品名稱：	薄型球閥	產品型號：	Q71F
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	對夾式
適用溫度：	-20ºC～+180ºC～425ºC～550ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體等	生產廠家：	浦首閥門

產品說明

Q71F薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行調節或切斷控制。

主要閥體材料

型號		Q71F-16C	Q71F-25	Q71F-16P	Q71F-25P	Q71F-16R	Q71F-25R
工作壓力（MPa）		1.6	2.5	1.6	2.5	1.6	2.5
適用溫度（℃）		≤150		≤150
適用介質		無腐蝕性介質		腐蝕性介質
材料	閥體、密封瓶帽	WCB		CF8		CF3
	閥桿	2CR13		304SS		316SS
	密封圈	PTFE
	填料	PTFE

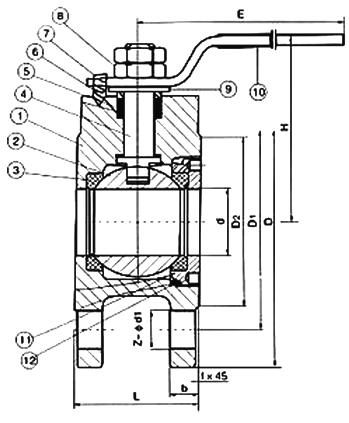

外形結構圖



主要連接尺寸

口徑(in")	1/2	3/4	1	1 1 / 4	1 1 / 2	2	2 1 / 2	3	4	5	6	8
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3







聲明：【Q71F薄型球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q71F薄型球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
