產品名稱：	廣式法蘭球閥	產品型號：	Q41F
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭、內螺紋、外螺紋、焊接
適用溫度：	≤150ºC	驅動方式：	手動、電動、氣動
閥體材質：	碳鋼、WCB、鑄鋼、不銹鋼304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI、ISO
適用介質：	食品、水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

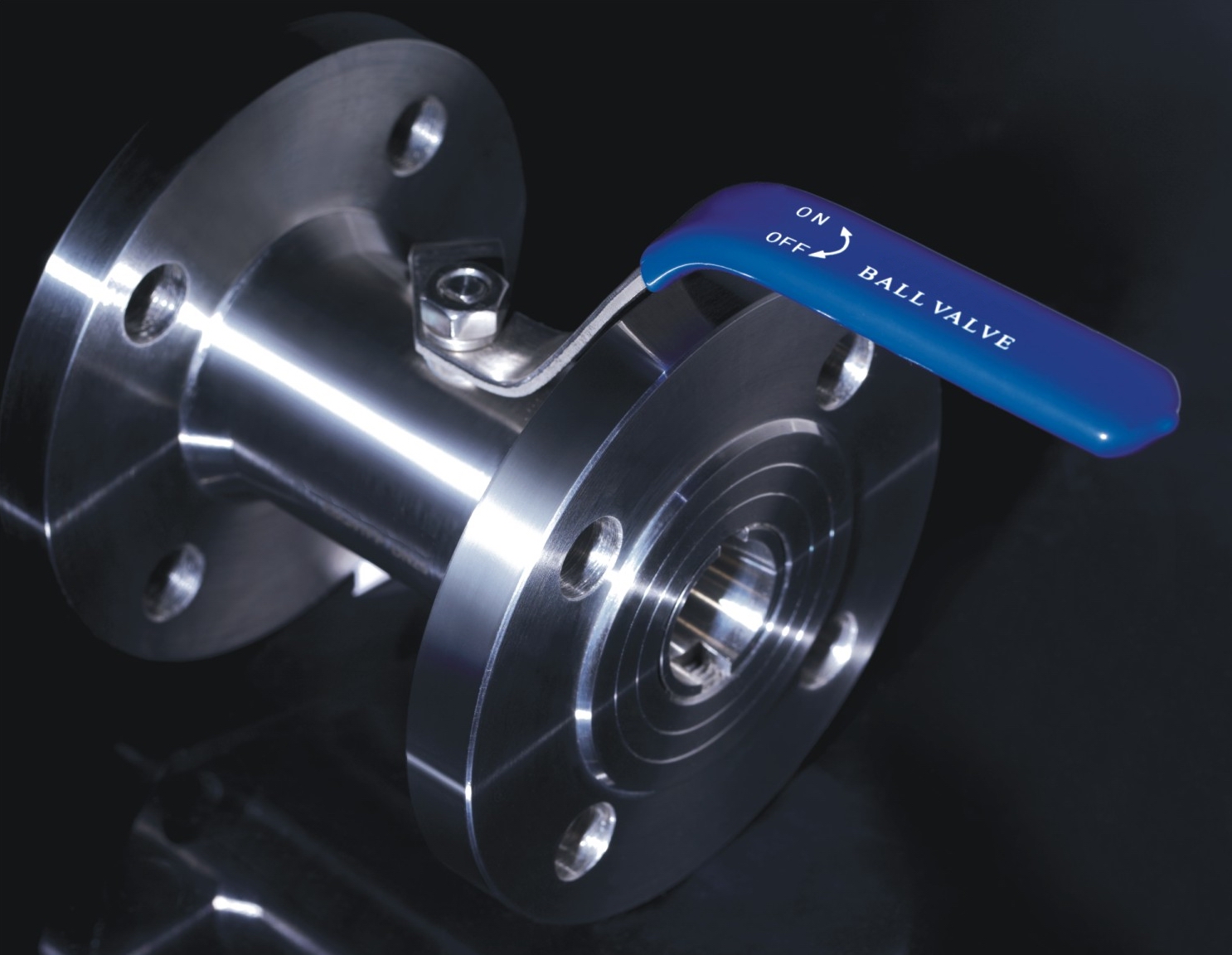

Q41F廣式法蘭球閥啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷，結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉。

主要零件材料

適用介質	閥體	球閥球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	A105、45	1Cr18/1Cr18Ni9Ti	不 銹 鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

外形結構圖



主要外形尺寸

公稱通徑		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DNmm	in
15	1/2	10	15	92	95	65	45	14	2	4-14	60	110
20	3/8″	12.6	20	106	75	105	55	14	2	4-14	65	110
25	1″	17	24	109	85	115	65	16	2	4-14	70	110
32	1 1/4″	22	32	126	100	135	78	16	2	4-18	85	145
40	1 1/2″	25	38	136	110	145	85	16	3	4-18	90	145
50	2″	32	46	154	125	160	100	18	3	4-18	98	177
65	2 1/2″	44	60	170	145	180	120	20	3	8-18	110	190
80	3″	50	72	195	160	195	135	22	3	8-18	130	240
100	4″	65	92	215	180	215	155	22	3	8-18	150	260

聲明：【Q41F廣式法蘭球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Q41F廣式法蘭球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
