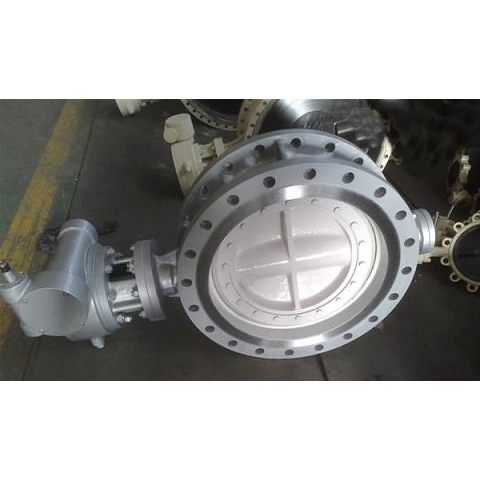

產品名稱：	美標法蘭蝶閥	產品型號：	D343H
公稱通徑：	DN50～DN2400	閥座密封：	金屬密封
公稱壓力：	1.6Mpa～5.0MPa、150LB-300LB	連接方式：	對夾、法蘭
適用溫度：	-20ºC～+425ºC	驅動方式：	手柄、蝸輪、氣動、電動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、海水	生產廠家：	浦首閥門

產品說明

D343H美標法蘭蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

設計標準

設計標準	API609-83
法蘭連接尺寸	ANSI B16.5
結構長度	ANSI B16.10-1992
壓力試驗:	API598-82

主要技術參數

公稱通徑	DN（mm）	2"～36"
公稱壓力	PN（Mpa）	150Lb	300Lb
試驗壓力	強度試驗	3.0	7.5
	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃～425℃

主要零件的材質

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

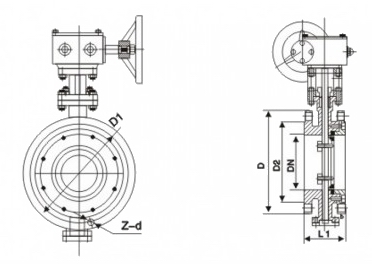

外形結構圖

主要外形尺寸150LB

公稱通徑DN		尺寸
		L	D	D1	D2	b	Z-d
2"	50	108	152	120.5	92	16	4-19
2.5"	65	112	178	139.5	105	18	4-19
3"	80	114	190	152.5	127	19	4-19
4"	100	127	229	190.5	157	27	8-19
5"	125	140	254	216	186	27	8-22
6"	150	140	279	241.5	216	26	8-22
8"	200	152	343	298.5	270	29	8-22
10"	250	165	406	362	324	31	12-25
12"	300	178	483	532	381	32	12-25
14"	350	190	533	476	413	35	12-29
16"	400	216	597	540	470	37	16-29
18"	450	222	635	578	533	40	16-32
20"	500	229	699	635	584	43	20-32
24"	600	267	813	750	692	48	20-35
28"	700	292	927	864	800	71	28-35
32"	800	318	1060	978	914	81	28-41
36"	900	330	1168	1086	1022	90	32-41
40"	1000	410	1289	1200	1124	90	36-41

主要外形尺寸150LB

公稱通徑DN		尺寸
		L	D	D1	D2	b	Z-d
2"	50	108	165	127	92	23	8-19
2．5	65	112	190	149	105	26	8-22
3"	80	114	210	168.5	127	29	8-22
4"	100	127	241	200	157	32	8-22
5"	125	140	279	235	186	35	8-22
6"	150	140	318	270	216	37	12-22
8"	200	152	381	330	270	42	12-25
10"	250	165	445	387.5	324	48	16-29
12"	300	178	521	451	381	51	16-32
14"	350	190	584	514.5	413	54	20-32
16"	400	216	648	571.5	470	58	20-35
18"	450	222	711	628.5	533	61	24-35
20"	500	229	775	686	584	64	24-35
24"	600	267	914	813	692	70	24-41

聲明：【D343H美標法蘭蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D343H美標法蘭蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
