您現在的位置：首頁 > 各類閥門選型 > 截止閥

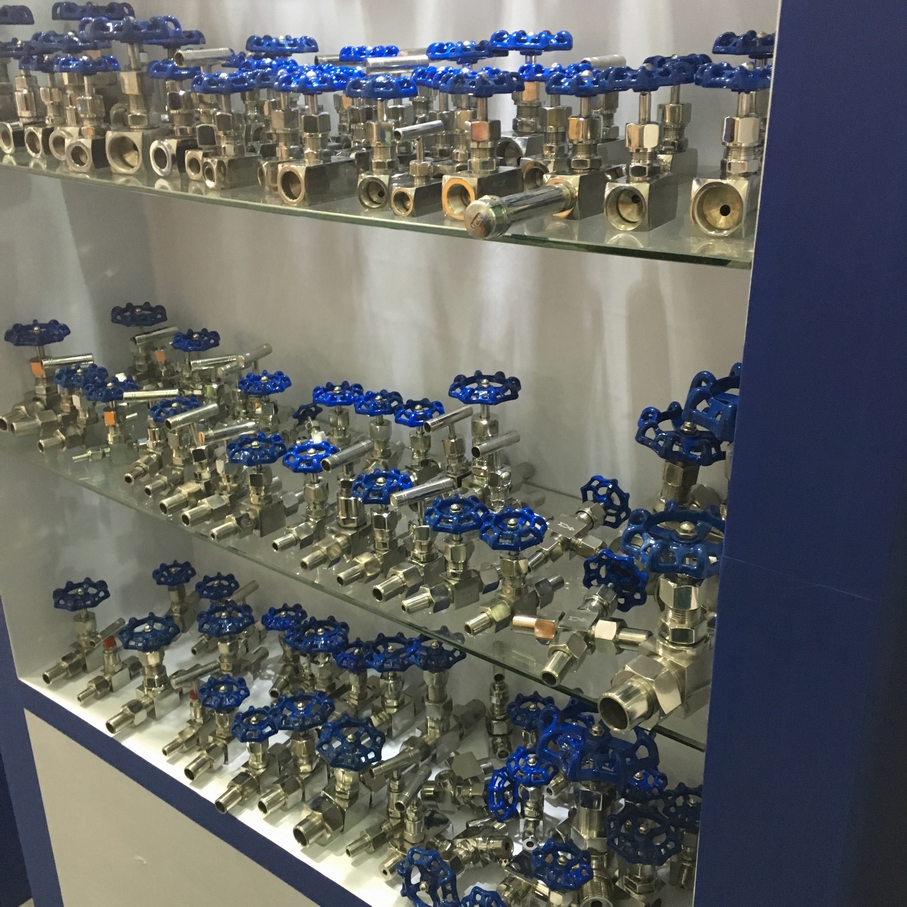

產品名稱：J11W,J11H內螺紋截止閥

產品型號：
產品口徑：DN6～DN40
產品壓力：16.0MPa～32.0MPa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼

產品名稱：內螺紋截止閥產品形號：J11W、J11H公稱通徑：DN6～DN40結構形式：截止式公稱壓力：16.0MPa～32.0MPa連接方式：內螺紋適用溫度：-29ºC～+550&ordm

產品名稱：	內螺紋截止閥	產品形號：	J11W、J11H
公稱通徑：	DN6～DN40	結構形式：	截止式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	內螺紋
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

J11W、J11H內螺紋截止閥密封性良好，一般用于較小流量，適用于較高壓力的氣體或液體（如蒸汽、油品）介質的密封。使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。

主要零部件材料

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J11W、J11H-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四乙氟乙稀、柔性石墨
J11W、J11H-160P	優質碳鋼	優質碳鋼	聚四乙氟乙稀、柔性石墨

主要性能規范

形號	公稱壓力 (MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度 (℃)	適用介質
形號	公稱壓力 (MPa)	殼體	密封(液)	密封(氣)	工作壓力(MPa)	工作溫度 (℃)	適用介質
J11W、J11H-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J11W、J11H40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J11W、J11H-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W、J11H-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

外形結構圖

主要外形及連接尺寸

公稱直徑DN(mm)	管螺紋	尺寸					重量(Kg)
公稱直徑DN(mm)	管螺紋	Do	L	H	H1	d	重量(Kg)
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

聲明：【J11W,J11H內螺紋截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J11W,J11H內螺紋截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
