您現在的位置：首頁 > 各類閥門選型 > 截止閥

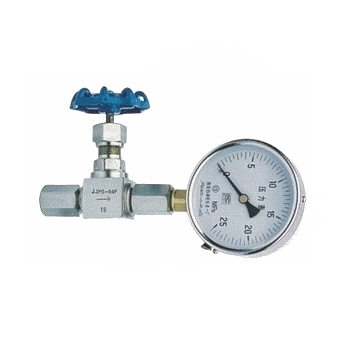

產品名稱：JJM8壓力表截止閥

產品型號：
產品口徑：M20x1.5
產品壓力：16.0MPa～32.0MPa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼

產品名稱：JJM8壓力表截止閥產品形號：JJM8/JJM1 公稱通徑：M20x1.5結構形式：截止式公稱壓力：16.0MPa～32.0MPa連接方式：卡套、外螺紋、焊接、內螺紋適用溫度：-29&or

產品名稱：	JJM8壓力表截止閥	產品形號：	JJM8/JJM1
公稱通徑：	M20x1.5	結構形式：	截止式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	卡套、外螺紋、焊接、內螺紋
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

JJM8/JJM1壓力表截止閥密封性良好，一般用于較小流量，適用于較高壓力的氣體或液體（如蒸汽、油品）介質的密封。使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。

主要零件材料

零件名稱	閥體、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
JJM8 160P DN3-50	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
JJM8-160P	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
						C≤425℃

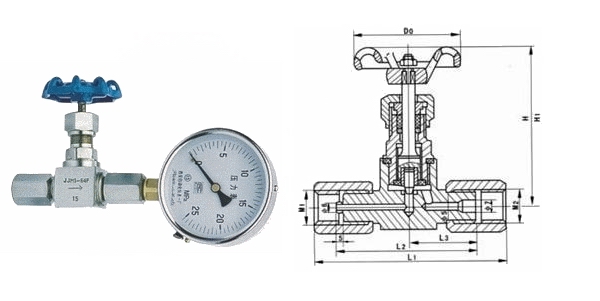

外形結構圖

主要外型及連接尺寸

型號	公稱直徑	尺寸							重量(Kg)
型號	公稱直徑	L	L1	Do	H	H1	M1	M2	重量(Kg)
JJM8-160		116	85	65	116	128	M20×1.5左	M20×1.5右	1.0

主要零部件材料

零件名稱	閥體、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
JJM1-160-DN3-50	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力 (MPa)	工作溫度 (℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
JJM1-160	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
						C≤425℃

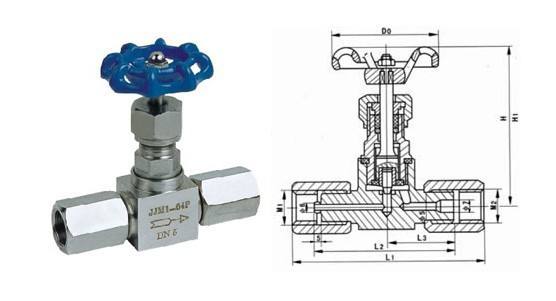

外形結構圖

主要外型及連接尺寸

型號	公稱直徑	尺寸								重量 (Kg)
		L1	Do	L2	H	H1	L3	M1	M2
JJM1-160		116	65	85	98	105	40	M20×1.5左	M20×1.5	1.0
									G1/2′右

聲明：【JJM8壓力表截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的JJM8壓力表截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
