產品名稱：	手動液壓截止閥	產品型號：	YJF
公稱通徑：	DN10～DN50	結構形式：	截止式
公稱壓力：	32.0MPa	連接方式：	內螺紋、法蘭、板式
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣	生產廠家：	浦首閥門

產品說明

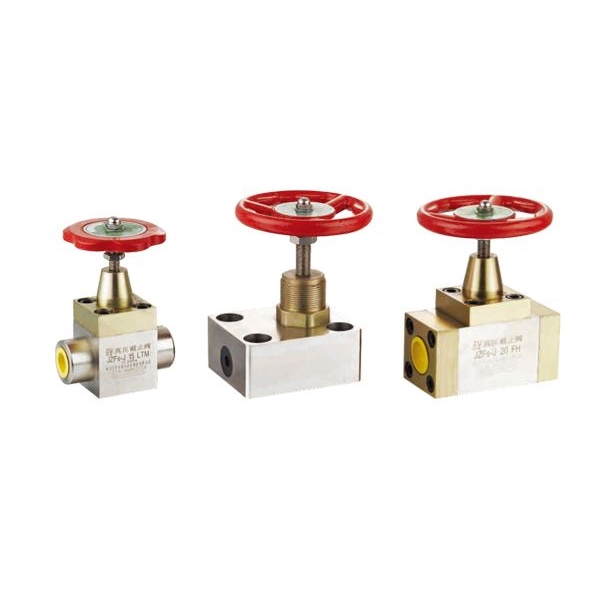

YJF手動液壓截止閥專為液壓系統設計制造的，其閥芯為液壓平衡式，開啟力小，密封可靠、體積小，本產品有管式、法蘭式、板式等連接形式，廣泛使用于液壓系統管理，集成油路等。
圖形符號

型號說明

① 產品代號：YJF高壓截止閥
② 連接形式：L-管式、F-法蘭式、B-板式
③ 公稱通徑：10、15、20、25、32、40、50mm
④ 壓力等級：H-32MPa

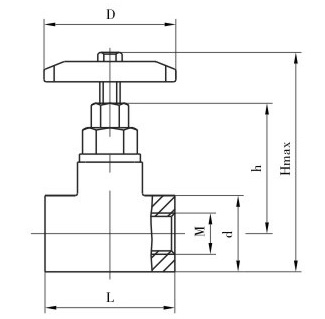

YJF-L內螺紋外形結構圖



主要外形尺寸

型號	Hmax	h	L	D	d	M
YJF-L10H	116.5	74	90	Ф100	□42	M18×1.5
YJF-L15H	116.5	74	90	Ф100	□42	M22×1.5
YJF-L20H	202	100	120	Ф120	Ф60	M27×2
YJF-L25H	220	93	135	Ф120	Ф70	M33×2
YJF-L32H	241	113	150	Ф160	Ф70	M42×2

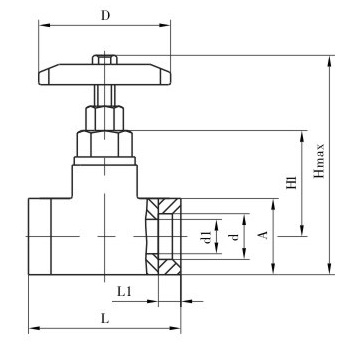

YJF-F法蘭式外形結構圖



主要外形尺寸

型號	Hmax	H1	L	L1	d1	d	D	A×A
YJF-F10H	162.5	74	120	10	Ф12.5	Ф18.5	100	54×54
YJF-F15H	181.5	82	132	11	Ф16	Ф22.5	120	54×54
YJF-F20H	202	100	140	12	Ф20	Ф28.5	120	58×58
YJF-F25H	220	93	185	13	Ф25	Ф34.5	120	68×68
YJF-F32H	241	113	204	16	Ф32	Ф43.5	160	76×76
YJF-F40H	280	120	230	18	Ф38	Ф51	180	92×92
YJF-F50H	318.5	138	245	20	Ф48	Ф61	200	100×100

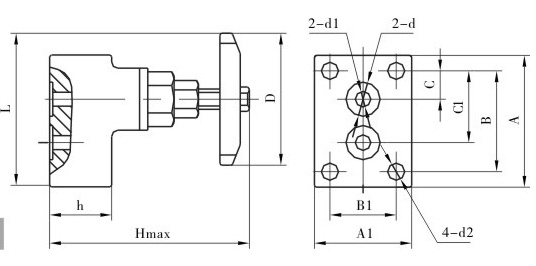

YJF-FB板式外形結構圖



主要外形尺寸

型號	Hmax	L	D	h	A	A1	B	B1	C	C1	d	d1	d2
YJF-FB10H	113	106.5	Ф100	40	85	70	65	50	18.5	46.5	Ф22	Ф10	Ф11
YJF-FB20H	197	130	Ф120	70	113	97	81	65	22.2	68.5	Ф35	Ф20	Ф17
YJF-FB25H	225	135	Ф120	75	117	112	85	85	24	72	Ф40	Ф25	Ф17
YJF-FB32H	246	160	Ф160	80	127	127	92	92	20.6	71.4	Ф45	Ф30	Ф21



聲明：【YJF手動液壓截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的YJF手動液壓截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
