您現在的位置：首頁 > 各類閥門選型 > 截止閥

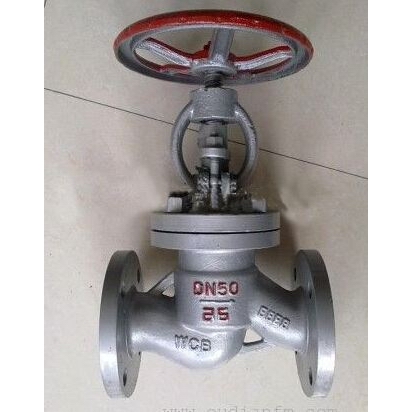

產品名稱：J41N液化氣專用截止閥

產品型號：J41N
產品口徑：DN15～DN300
產品壓力：2.5MPa～4.0MPa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼

產品名稱：液化氣專用截止閥產品型號：J41N 公稱通徑：DN15～DN300結構形式：截止式公稱壓力：2.5MPa～4.0MPa連接方式：法蘭適用溫度：-29ºC～+570ºC驅

產品名稱：	液化氣專用截止閥	產品型號：	J41N
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+570ºC	驅動方式：	手輪、傘齒輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	天然氣、液化氣、氣體	生產廠家：	浦首閥門

產品說明

J41N液化氣專用截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于高中壓燃?xì)廨斔凸苈贰?h3 style="LIST-STYLE-TYPE: none; FONT-SIZE: 18px; FONT-FAMILY: Tahoma, Helvetica, Arial, "Microsoft YaHei", sans-serif; BORDER-RIGHT-WIDTH: 0px; BORDER-TOP-COLOR: ; WHITE-SPACE: normal; BORDER-BOTTOM-WIDTH: 0px; WORD-SPACING: 0px; TEXT-TRANSFORM: none; FONT-WEIGHT: normal; COLOR: rgb(23,58,103); PADDING-BOTTOM: 2px; FONT-STYLE: normal; BORDER-BOTTOM-COLOR: ; PADDING-TOP: 2px; PADDING-LEFT: 1em; MARGIN: 20px -10px; BORDER-LEFT: rgb(191,13,13) 4px solid; ORPHANS: 2; WIDOWS: 2; BORDER-RIGHT-COLOR: ; LETTER-SPACING: normal; LINE-HEIGHT: 2; PADDING-RIGHT: 1em; BORDER-TOP-WIDTH: 0px; BACKGROUND-COLOR: rgb(240,240,240); TEXT-INDENT: 0px; -webkit-text-stroke-width: 0px; text-decoration-style: initial; text-decoration-color: initial; border-image: initial; font-variant-ligatures: normal; font-variant-caps: normal">主要零件

閥體	閥桿、閥瓣	密封面	填料
碳鋼	不銹鋼	不銹鋼	聚四氟乙烯
		尼龍

性能規范

公稱壓力PN	JIS10K	JIS20K		MPa
公稱壓力PN	1.6	2.5	4.0
殼體試驗壓力PN	2.4	3.75	6.0
高壓密封試驗壓力	1.76	2.75	4.4
適用介質	液化氣、天然氣等
適用溫度	-40∽+80℃
法蘭連接標準	JB/T 79-94

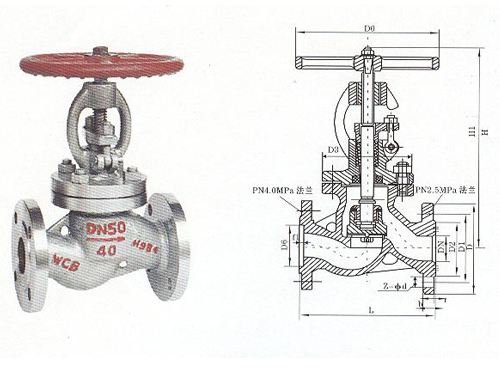

外形結構圖

主要外形尺寸

PN	DN	L	H	D	D1	D2	b	f	Z-φd	D0
	15	130	207	95	65	45	16	2	4-14	120
	20	150	217	105	75	55	16	2	4-14	140
	25	160	219	115	85	65	16	2	4-14	160
	32	190	280	135	100	78	18	2	4-18	180
2.5MPa	40	200	330	145	110	85	18	3	4-18	200
4.0MPa	50	230	350	160	125	100	20	3	4-18	240
10K	65	290	400	180	145	120	22	3	8-18	280
20K	80	310	430	195	160	135	22	3	8-18	320
	100	350	465	230	190	160	24	3	8-23	360
	125	400	502	270	220	188	28	3	8-25	400
	150	480	560	300	250	218	30	3	8-25	440
	200	600	580	360	310	278	34	4	12-25	480

聲明：【J41N液化氣專用截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J41N液化氣專用截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
