產品名稱：	外螺紋角式氨用截止閥	產品型號：	J24B
公稱通徑：	DN10～DN32	結構形式：	截止式
公稱壓力：	2.5MPa	連接方式：	外螺紋
適用溫度：	-40ºC～+200ºC	驅動方式：	手輪
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	氨氣、氣體、液體	生產廠家：	浦首閥門

產品說明

J24B外螺紋角式氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣，燃氣管道的傳送，并滿足長期可靠使用的要求，其密封性、可維修性、安全性等。

產品特點

1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至－40℃，最大限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。

主要零件材料

零件名稱	閥體、閥蓋	閥瓣	閥桿	墊片	填料
J24B-25Z J24B-25C J24B-25P	鑄鐵 鑄鋼 不銹鋼	碳鋼	優質碳鋼	聚四氟乙烯	聚四氟乙烯

性能規范

公稱壓力 PN（MPa	試驗壓力PS（MPa）		工作壓力 P（MPa	工作溫度 （℃）	適用介質
	殼體	密封
2.5	2.75	3.75	2.5	≤150	氨、氨液

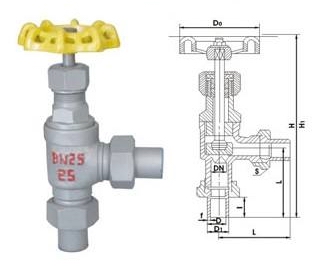

外形結構圖

主要外形尺寸

公稱通徑 DN（mm）	尺　　寸
	L	D	D1	S	H	H1	D2
10	84	14	20
15	85	20	26
20	87	23	28	46	227	235	100
25	105	28	34	55	250	261	120
32	-	-	-	-	-	-	-



聲明：【J24B外螺紋角式氨用截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J24B外螺紋角式氨用截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
