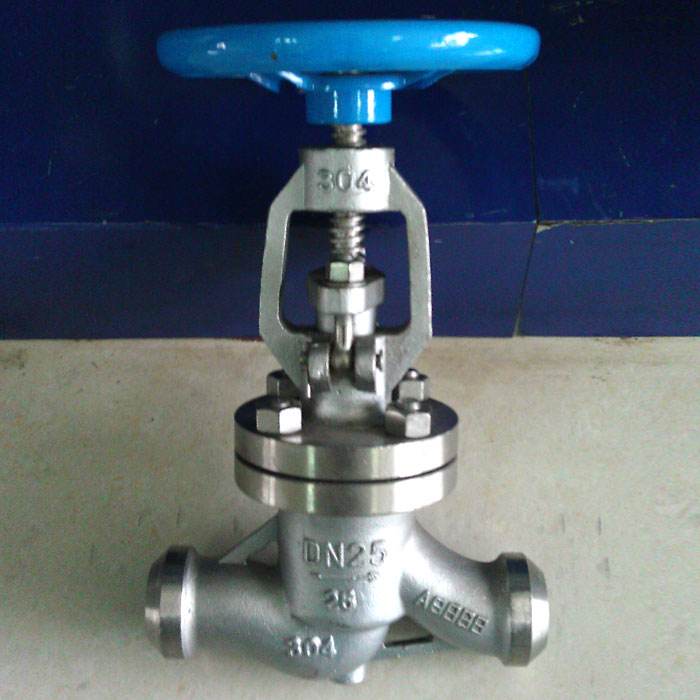

產品名稱：	不銹鋼焊接截止閥	產品型號：	J61Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～6.4.0MPa	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+570ºC	驅動方式：	手輪、傘齒輪、電動
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	浦首閥門

產品說明

J61W不銹鋼焊接截止閥適用于公稱壓力PN2.5～6.4MPa的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

產品特點

1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

主要性能指標

型號		J61W/H-25	J61W/H-40	J61W/H-64
工作壓力（MPa）		2.5	4.0	6.4
適用溫度（℃）		≤425
適用介質		水、蒸汽、油品、腐蝕性氣體
材料	閥桿	不銹鋼
	閥體、閥蓋、支架	不銹鋼
	閘板、閥瓣、密封面	不銹鋼或硬質合金
	閥座密封面	不銹鋼
	閥桿螺母	不銹鋼
	填料	柔性石墨

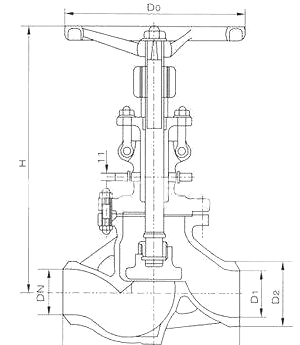

外形結構圖

主要外形尺寸

公稱通徑	主要外形尺寸和連接尺寸
	L	D2	D1	H	D0
J61H-25P
15	130	36	19	11	120
20	150	44	26	11	140
25	160	44	33	12	140
32	180	48	34	-	180
40	200	55	40	-	200
50	230	64	50	-	250
65	290	82	65	-	250
80	310	94	78	-	300
100	350	117	97	-	350
125	400	144	122	-	400
150	480	170	148	-	400
200	600	220	197	-	400
J61H-40P
15	13	38	19	-	120
20	150	47	26	-	140
25	160	47	33	-	160
32	180	53	34	-	160
40	200	57	40	-	200
50	230	68	50	-	250
65	290	85	65	-	280
80	310	98	78	-	320
100	350	122	97	-	350
125	400	148	122	-	400
150	480	176	148	-	400




聲明：【J61W不銹鋼焊接截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J61W不銹鋼焊接截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
