您現在的位置：首頁 > 各類閥門選型 > 截止閥

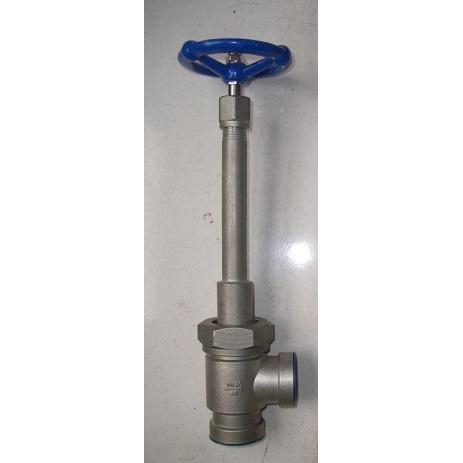

產品名稱：DJ64Y,DJ44Y低溫角式截止閥

產品型號：DJ64Y、DJ44Y
產品口徑：DN15～DN300
產品壓力：1.6MPa～16.0MPa
產品材質：LCB碳鋼、LC3不銹鋼

產品名稱：低溫角式截止閥產品型號：DJ64Y、DJ44Y 公稱通徑：DN15～DN300結構形式：截止式公稱壓力：1.6MPa～16.0MPa連接方式：法蘭、焊接、螺紋適用溫度：-29ºC

產品名稱：	低溫角式截止閥	產品型號：	DJ64Y、DJ44Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭、焊接、螺紋
適用溫度：	-29ºC～-196ºC	驅動方式：	手輪、傘齒輪
閥體材質：	LCB碳鋼、LC3不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	液化天然氣、液氮、液氨、乙烯、丙烯、甲烷	生產廠家：	浦首閥門

產品說明

DJ64Y、DJ44Y低溫角式截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

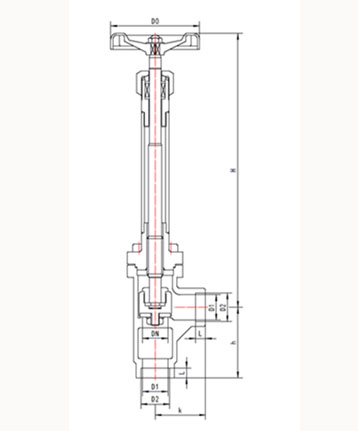

外形結構圖

主要外形尺寸

產品型號		DJ64Y低溫角式截止閥								重量 (kg)
產品代號	通徑 DN(mm)	尺寸
產品代號	通徑 DN(mm)	k	h	H1	H2	L	D1	D2	D0
433K10AB2A3	10	35	20	268	260	8	10	14.5	65	1.4
433K15AB2A3	15	40	25	268	260	8	15	18.5	65	1.6
433K20AB2A3	20	45	30	332	320	8	20	25.5	100	2.3
433K25AB2A3	25	50	35	332	320	8	25	32.5	100	2.5
433K32AB2A3	32	55	40	400	380	10	32	38.5	120	4.9
433K40AB2A3	40	60	50	400	380	10	40	48.5	120	5.1
433K50AB2A3	50	80	60	493	470	10	50	57.5	160	10.4
433K65AB2A3	65	90	70	493	470	10	65	76.5	160	13.5
433K80AB2A3	80	100	80	538	500	15	80	89.5	200	23.6
433K100AB2A3	100	110	90	550	510	15	100	108.5	240	31.1

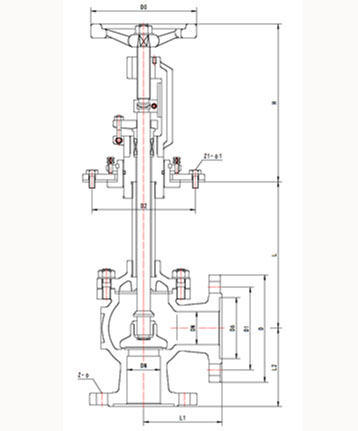

外形結構圖

主要外形尺寸

產品型號		DJ44Y低溫角式截止閥												重量 (kg)
產品代號	通徑 DN(mm)	尺寸
產品代號	通徑 DN(mm)	L	H1	H2	D	D1	D2	D6	L1	L2	Z1-d1	Z-d	D0
122K25GB2A3	25	250-600	269	244	100	75	142	53	80	62	4-10	4-12	120	11.5
122K40GB2A3	40	250-800	292	272	130	100	160	76	90	90	6-14	4-14	160	21.7
122K50GB2A3	50	300-800	306	282	140	110	165	86	100	100	6-14	6-14	160	28.8
122K65GB2A3	65	300-1000	342	305	160	130	185	106	115	115	6-14	6-14	200	34.3
122K80GB2A3	80	300-1000	350	310	185	150	200	121	130	130	6-14	6-14	200	46.5
122K100GB2A3	100	300-1000	385	340	205	170	225	142	140	140	8-14	8-18	280	58.7
122K125GB2A3	125	300-1000	390	350	235	200	250	170	145	145	8-14	8-18	280	69.8
122K150GB2A3	150	300-1000	420	360	260	225	290	194	165	165	8-14	10-18	320	99.2
122K200GB2A3	200	500-1200	439	374	315	280	340	248	205	205	12-14	12-18	360	120
122K250GB2A3	250	500-1200	525	440	370	335	435	300	250	250	12-14	16-18	400	207
122K300GB2A3	300	500-1200	535	440	435	395	520	354	270	270	16-18	16-18	450	252
122K350GB2A3	350	500-1200	618	498	485	445	550	404	300	300	12-18	12-22	500	478

聲明：【DJ64Y,DJ44Y低溫角式截止閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的DJ64Y,DJ44Y低溫角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
