產品名稱：	保溫止回閥	產品型號：	H44H、H44W
公稱通徑：	DN50～DN600	結構形式：	旋啟式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、導熱油、瀝青	生產廠家：	浦首閥門

產品說明

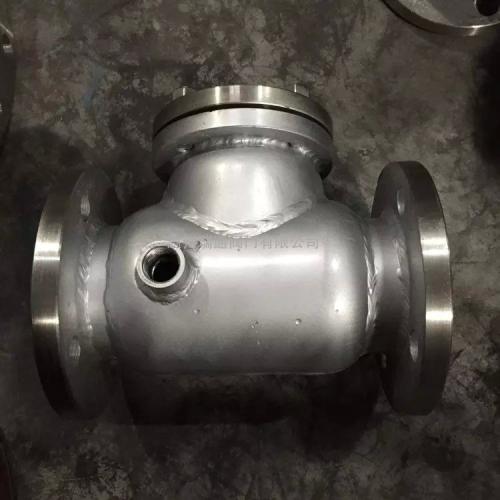

BH44H、BH44W保溫止回閥采用夾套保溫設計，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。該產品具有良好的保溫保冷特性，且能有效降低管路中介質熱量損失。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。

結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

主要零件材料

閥體	閥蓋	閥瓣	閥座	適用介質	適用溫度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、導熱油、蒸汽、瀝青	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	水、導熱油、蒸汽、瀝青	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	水、導熱油、蒸汽、瀝青	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	水、導熱油、蒸汽、瀝青	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、導熱油、蒸汽、瀝青	550

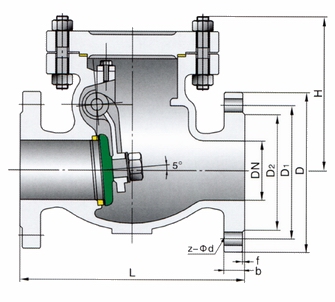

外形結構圖



主要外形尺寸1.6MPa

公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
50	230	160	125	100	16	4-Φ18	135	21
65	290	180	145	120	18	4-Φ18	142	28
80	310	195	160	135	20	8-Φ18	165	38
100	350	215	180	155	20	8-Φ18	180	58
125	400	245	210	185	22	8-Φ18	210	92
150	480	280	240	210	24	8-Φ23	233	130
200	500	335	295	265	26	12-Φ23	304	210
250	550	405	355	320	30	12-Φ25	348	294
300	650	460	410	375	30	12-Φ25	390	367
350	750	520	470	435	34	16-Φ25	430	410
400	850	580	525	485	36	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1025	705	650	608	44	20-Φ34	525	850

主要外形尺寸2.5MPa

公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
50	230	160	125	100	20	4-Φ18	160	22
65	290	180	145	120	22	8-Φ18	175	29
80	310	195	160	135	22	8-Φ18	185	38
100	350	230	190	160	24	8-Φ23	220	61
125	400	270	220	188	28	8-Φ25	248	96
150	480	300	250	218	30	8-Φ25	276	132
200	550	360	310	278	34	12-Φ25	350	213
250	650	425	370	332	36	12-Φ30	410	297
300	750	485	430	390	40	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	52	20-Φ41	618	920

主要外形尺寸4.0MPa

公稱通徑DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
50	230	160	125	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	20
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	16-Φ34	455	415
400	950	655	585	535	474	58	4	5	16-Φ41	510	480

主要外形尺寸6.4MPa

公稱通徑DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	WT(Kg)
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	330	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234

聲明：【BH44H,BH44W保溫止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BH44H,BH44W保溫止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
