產品名稱：H12W,H12H立式內螺紋止回閥

產品型號：H12W、H12H
產品口徑：DN15～DN50
產品壓力：1.6MPa～2.5MPa～4.0MPa～6.4MPa
產品材質：鑄鋼、不銹鋼

產品名稱：立式內螺紋止回閥產品型號：H12W、H12H 公稱通徑：DN15～DN50結構形式：立式公稱壓力：1.6MPa～2.5MPa～4.0MPa～6.4MPa連接方式：內螺紋適用溫度：-40&o

產品名稱：	立式內螺紋止回閥	產品型號：	H12W、H12H
公稱通徑：	DN15～DN50	結構形式：	立式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa～6.4MPa	連接方式：	內螺紋
適用溫度：	-40ºC～+180ºC	驅動方式：	介質推動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽	生產廠家：	浦首閥門

產品說明

H12W、H12H立式內螺紋止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。適用介質為：水、油品、蒸汽、酸性介質等。

性能規范

公稱壓力	PN	1.6, 2.5, 4.0, 6.4	MPa
強度試驗壓力	PT	2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力		0.6
高壓氣密封試驗壓力	2.0, 3.0, 4.8, 7.6
適用介質	H12W-(16-64)C	H12W-(16-64)P	H12W-(16-64)R
適用介質	水、油品、汽	硝酸類	醋酸類
適用溫度	-40～180

主要零件材料

序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	彈簧	不銹鋼316/304
3	閥瓣	不銹鋼CF8M/CF8
4	螺塞墊片	聚四氟乙烯PTFE
5	螺塞	不銹鋼316/304
6	閥蓋	不銹鋼CF8M/CF8

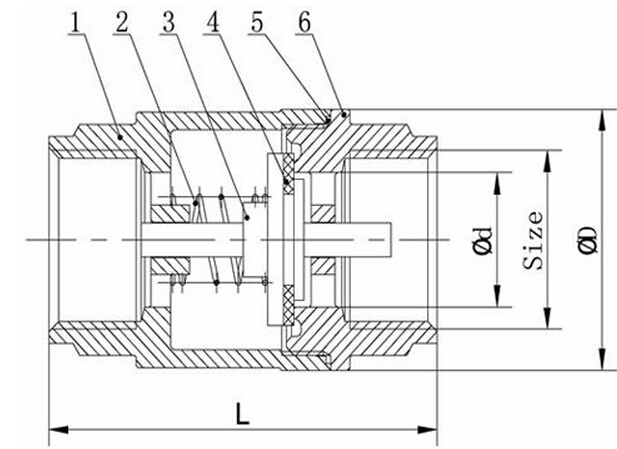

外形結構圖

主要外形尺寸

公稱通徑 DN（mm）	D	H	L
15	1/2"	73	43
20	3/4"	85	48
25	1"	95	55
32	1-1/4"	113	73
40	1-1/2"	138	86
50	2"	156	98

聲明：【H12W,H12H立式內螺紋止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H12W,H12H立式內螺紋止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
