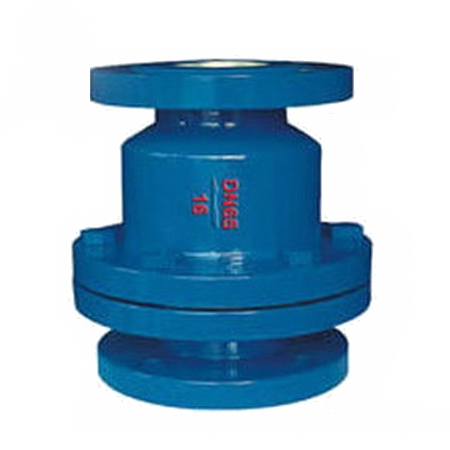

產品名稱：HC41X節能梭式止回閥

產品型號：HC41X
產品口徑：DN40～DN400
產品壓力：1.6MPa～2.5MPa
產品材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

產品名稱：節能梭式止回閥產品型號：HC41X 公稱通徑：DN40～DN400結構形式：梭式公稱壓力：1.6MPa～2.5MPa連接方式：法蘭適用溫度：0ºC～+80ºC驅動方式：

產品名稱：	節能梭式止回閥	產品型號：	HC41X
公稱通徑：	DN40～DN400	結構形式：	梭式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	0ºC～+80ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油	生產廠家：	浦首閥門

產品說明

HC41X節能梭式止回閥主要用于給水系統，垂直安裝在管路中，靠系統內的壓力差和閥瓣的自身重量實現升降，自動阻止介質水的逆流，保證管路的正常運行使用。

主要技術參數

公稱壓力	1	1.6	2.5
殼體試驗壓力	1.5	2.4	3.75
密封試驗壓力	1.1	1.76	2.75
介質溫度	≤80℃
適用溫度	清水、油品

主要零部件材料

閥體	鑄鐵、鑄鋼
導向網	球墨鑄鐵
閥瓣	鑄鋼鍍鋅件
密封面	丁腈橡膠

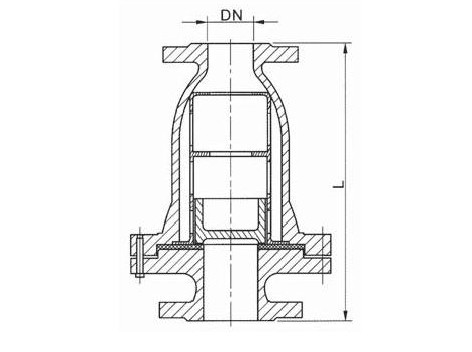

外形結構圖

主要外形與連接尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400
L	165	205	215	240	292	330	355	495	620	700	785	915

聲明：【HC41X節能梭式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的HC41X節能梭式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
