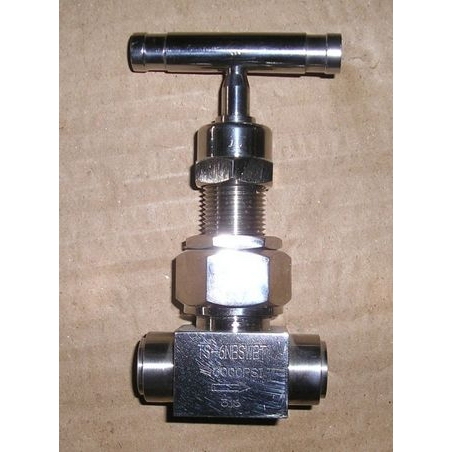

產品名稱：	美標焊接針型閥	產品型號：	SS-6NBSW8T
公稱通徑：	DN6～DN15	結構形式：	錐面密封
公稱壓力：	6000PSI～10000PSI	連接方式：	焊接
適用溫度：	-40ºC～+540ºC	驅動方式：	手動（一字形手柄）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

SS-6NBSW8T美標焊接針型閥是由焊接式連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，美標焊接針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量，較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特點

1. 制造標準: ASME B16.34-2004
2. 連接形式:焊接、承插焊
3. 結構特征: 錐螺紋密封
4. 閥門檢驗和試驗: API 598-1996
5. 公稱壓力:≤10000Psi
6. 適用溫度:-29℃～+538℃
7. 適用介質:水,氣,油及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

主要零件材料

型 號	閥體	接頭	閥桿	螺帽	填料
SS-6NBSW8T	20#	20#	2Cr13	20#	柔性石墨
	SS304	SS304	SS304	SS304
	SS316	SS304	SS316	SS304

外形結構圖



主要外形尺寸

規 格	SW	L1	L	H	Do	重量
DN6	14.1	9.6	60	92	63	0.6
DN10	17.6	9.6	62	95	63	0.6
DN15	21.8	9.6	80	108	89	1.1



聲明：【SS-6NBSW8T美標焊接針型閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的SS-6NBSW8T美標焊接針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
