產品名稱：	提升式硬密封旋塞閥	產品型號：	X47H
公稱通徑：	DN40～DN450	結構形式：	圓柱形或圓錐形
公稱壓力：	150LB～300LB～600LB～900LB～1500LB	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	手動、蝸輪
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽等	生產廠家：	浦首閥門

產品說明

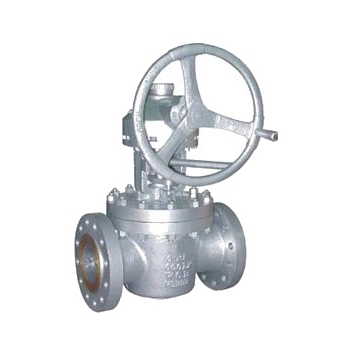

X47H提升式硬密封旋塞閥采用了先提升后啟閉的閥門操作方式，大大減少了旋塞閥的啟閉力矩，而且不同于傳統旋塞閥采用矩形縮徑通道，該閥門通常采用圓形通道，使旋塞閥的流體阻力大大減少，金屬硬密封提升式硬密封旋塞閥兼有球閥與閘閥的有點，能用于高溫、高壓工況，大大擴展了旋塞閥的使用范圍。

結構特點

1、提升式硬密封旋塞閥啟閉時先提升旋塞，使旋塞與閥座密封面相脫離，然后 90°旋轉旋塞，使閥門開啟或關閉。由于閥門在啟閉過程中旋塞與閥座相脫離，故閥門的啟閉非常輕松，而且密封面在開啟或關閉過程中不易擦傷，閥門使用壽命長。
2、提升式硬密封旋塞閥無論處在開啟狀態或關閉狀態，密封面均受到保護，不受介質沖刷，密封緊密可靠。
3、普通旋塞閥采用矩形流道，且流道面積縮減，有較大的流體阻力損失，而金屬硬密封提升式硬密封旋塞閥采用與管道截面積相同的圓形通道，流體阻力最小。
4、提升式硬密封旋塞閥結構緊湊，體積小，與閘閥相比，閥門的高度尺寸大大減小，與截止閥相比，流體阻力大大減小。
5、與普通旋塞閥相比，提升式硬密封旋塞閥適用的壓力及溫度范圍更大。
6、提升式硬密封旋塞閥兩側閥座密封面均可密封，閥門的安裝與使用不受介質流向的限制。
7、提升式硬密封旋塞閥關閉時，可通過手輪和閥桿對閥座密封面加壓，通過加大密封比壓，可使旋塞閥具有更好的密封性能。
8、閥座密封面凸起，便于密封面清洗，密封面上不易積存結晶介質或固體顆粒。

標準規范

設計與制造	結構長度	配管法蘭
API 599、 API 6D、 Q/ZCD01-2000	ANSI B16.10、 GB/T15188.1、 Q/ZCD 01-2000	JB/T74~90、 GB/T9112~9124、 HG 20592~20635、 ANSI B16.5、 SH3406

性能規范

壓力-溫度等級	試驗與檢驗	適用溫度	適用介質
JB/T74、 GB/T9124、 HG 20604~20625、 ANSI B16.34、 SH 3406	API598、 JB/T9092	425℃	水、蒸汽、油品等

零部件材料

閥 體	WCB	CF8	CF3	CF8M	CF3M
旋 塞	CF8	CF8	CF3	CF8M	CF3M
閥桿及內件	2Cr13	0Cr18Ni9 (304)	00Cr19Ni10 (304L)	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
填 料	柔性石墨

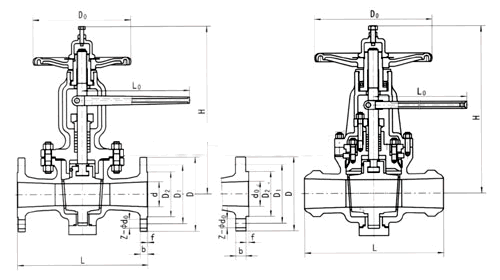

外形結構圖



主要外形尺寸150LB

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	222	235	222	38	127	98.5	73	14.5	4×Φ15	1.6	200	210	200	10
50	2	267	280	267	50	152	120.5	92	16	4×Φ19	1.6	250	260	200	13
65	21/2	298	311	305	64	178	139.5	105	17.5	4×Φ19	1.6	250	300	200	17
80	3	343	356	330	76	190	152.5	127	19.5	4×Φ19	1.6	300	330	250	23
100	4	432	445	356	100	229	190.5	157	24	8×Φ19	1.6	300	350	300	33
125	5	508	521	381	125	254	216	186	24	8×Φ22	1.6	330	370	300	62
150	6	533	546	394	150	279	241.5	216	25.5	8×Φ22	1.6	330	440	350	95
200	8	635	648	457	201	343	298.5	270	29	8×Φ22	1.6	350	550	350	160
250	10	787	800	533	252	406	362	324	30.5	12×Φ25	1.6	400	650	400	278
300	12	914	927	610	303	483	432	381	32	12×Φ25	1.6	450	750	400	430
350	14	978	991	686	337	533	476	413	35	12×Φ29	1.6	500	800	450	620

主要外形尺寸300LB

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	241	254	241	38	156	114.5	73	21	4×Φ22	1.6	250	210	250	14
50	2	293	299	267	50	165	127.0	92	22.5	8×Φ19	1.6	300	260	250	20
65	21/2	330	346	305	64	190	149.0	105	25.5	8×Φ22	1.6	350	300	300	25
80	3	387	403	330	76	210	168.5	127	29	8×Φ22	1.6	350	330	300	35
100	4	457	473	356	100	254	200	157	32	8×Φ22	1.6	350	350	350	52
125	5	508	524	381	125	279	235	186	35	8×Φ22	1.6	350	370	350	85
150	6	559	575	457	150	318	270	216	37	12×Φ22	1.6	400	440	400	130
200	8	686	702	521	201	381	330	270	41.5	12×Φ25	1.6	450	550	450	210
250	10	826	842	559	252	445	387.5	324	48	16×Φ29	1.6	500	650	500	340
300	12	965	981	635	303	521	451	381	51	16×Φ32	1.6	550	750	550	510
350	14	991	1007	762	337	584	514.5	413	54	20×Φ32	1.6	600	800	600	750

主要外形尺寸600LB

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	318	318	241	38	156	114.5	73	22.5	4×Φ22	6.4	250	230	250	20
50	2	330	333	292	50	165	127	92	25.5	8×Φ19	6.4	300	280	250	28
65	21/2	381	384	330	64	190	149	105	29	8×Φ22	6.4	350	320	300	35
80	3	444	447	356	76	210	168.5	127	32	8×Φ22	6.4	350	350	300	45
100	4	508	511	432	100	273	216	157	38.5	8×Φ25	6.4	400	380	350	68
125	5	559	562	508	125	330	266.5	186	44.5	8×Φ29	6.4	400	400	400	100
150	6	660	663	559	150	356	292	216	48	12×Φ29	6.4	450	470	450	155
200	8	794	797	660	201	419	349	270	55.5	12×Φ32	6.4	500	580	500	255
250	10	940	943	787	252	508	432	324	63.5	16×Φ35	6.4	550	680	550	390
300	12	1067	1070	838	303	559	489	381	67	20×Φ35	6.4	600	780	600	570

主要外形尺寸900LB

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	356	356	305	38	178	124	73	32	4×Φ29	6.4	300	250	300	28
50	2	381	384	368	50	246	165	92	38.5	8×Φ26	6.4	350	300	300	39
65	21/2	432	435	419	64	244	190.5	105	41.5	8×Φ29	6.4	400	340	300	49
80	3	470	473	381	76	241	190.5	127	38.5	8×Φ26	6.4	450	370	350	63
100	4	559	562	457	100	292	235	157	44.5	8×Φ32	6.4	450	400	400	95
125	5	610	613	559	125	349	279.5	186	51	8×Φ35	6.4	500	430	450	140
150	6	737	740	610	150	381	317.5	216	56	12×Φ32	6.4	550	500	500	215
200	8	813	816	737	201	470	393.5	270	63.5	12×Φ39	6.4	600	520	550	350
250	10	965	968	838	252	545	470	324	70	16×Φ39	6.4	700	620	600	540
300	12	1118	1121	965	303	610	533.5	381	79.5	20×Φ39	6.4	700	820	65 0	790
