產品詳情

產品名稱：GM真空隔膜閥

產品型號：G61F
產品口徑：DN10～DN50
產品壓力：真空負壓0.1MPa
產品材質：鑄鋼、不銹鋼
產品名稱：真空隔膜閥 產品型號：G61F 公稱通徑：DN10～DN50結構形式：隔膜式公稱壓力：真空負壓0.1MPa連接方式：活套法蘭、快卸法蘭、焊接適用溫度：-29ºC～+180&ordm
產品名稱：真空隔膜閥 產品型號：G61F
公稱通徑：DN10～DN50結構形式：隔膜式
公稱壓力：真空負壓0.1MPa連接方式：活套法蘭、快卸法蘭、焊接
適用溫度：-29ºC～+180ºC驅動方式：手動
閥體材質：鑄鋼、不銹鋼制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：空氣、氣體生產廠家：浦首閥門

產品說明

GM真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。適用的工作介質為空氣及非腐蝕性氣體。

技術性能

適用范圍(Pa)105～1.3x10-4
閥門漏率(Pa.L/S)≤1.3x10-4
介質溫度（℃）-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
安裝位置任意

外形結構圖

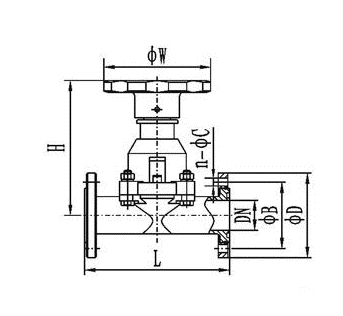

 GM真空隔膜閥(圖1)

活套法蘭連接及外形尺寸

型號通徑(DN)ΦDΦBΦWHLn-ΦC法蘭標準
GM-101046365575754-Φ6JB919
GM-25257055901151204-Φ7GB/T6070
GM-4040100801001321504-Φ9
GM-5050110901001571804-Φ9

外形結構圖

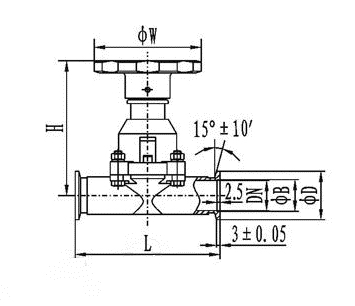

 GM真空隔膜閥(圖2)

快卸法蘭(KF)連接及外形尺寸

型號通徑(DN)ΦDΦBΦWHL法蘭標準
GM-10/KF103012.2557575GB4892
GM-25/KF254026.290115100
GM-40/KF405541.2100132150
GM-50/KF507552.2100157180

外形結構圖

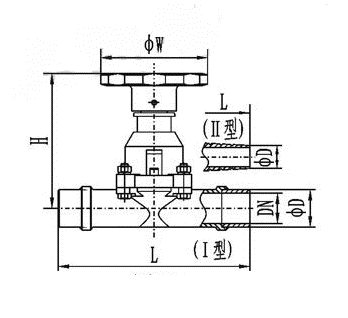

 GM真空隔膜閥(圖3)

焊接式主要外形尺寸

型號通徑(DN)ΦDΦWHL
GM-10-H(Ⅰ)10195575150
GM-25H(Ⅰ)253290115200
GM-40H(Ⅰ)4045100132240
GM-50H(Ⅰ)5057100157240
GM-10H(Ⅱ)1095575150
GM-25H(Ⅱ)251990115200
注：Ⅰ型為兩端焊接 Ⅱ型為一端焊接，另一端插入。

聲明：【GM真空隔膜閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GM真空隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
