產品名稱：	襯氟放料球閥	產品型號：	FQ41F46
公稱通徑：	DN25～DN200	結構形式：	球形
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、液體、顆粒狀顆粒等	生產廠家：	浦首閥門

產品說明

FQ41F46襯氟放料球閥適用在-50℃～150℃的各種濃度的水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

產品特點

1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，適用于任何強腐蝕性化學介質；
2、采用全通浮動球閥結構，在整個壓力范圍內進行元泄漏關閉，便便于管路系統在通球掃線和管路維護；
3、流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
4、.開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作；
5、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏；
6、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作；
7、球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性；

襯里材料

聚三氟乙烯 PCTEF (F3)	適用介質：各種有機溶劑，無機腐蝕液(氧化性酸類) 使用溫度：-195~120特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些
聚全氟乙烯FEP (F46)	適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等。使用溫度： -85~150特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性 高，有極好的耐候性和輻射性。
聚烯烴PO	適用介質：各種濃度的酸堿鹽及某些有機溶劑。 使用溫度：-58~80特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。
聚偏氯乙烯 PVDF(F2)	使用介質：耐大多數化學藥品和溶劑，使用溫度：-70~100特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大特 點是韌性好，易成型?！?/td>
聚四氯乙烯 PTFE(F4)	使用介質：強酸，強堿，強氧化劑等。使用溫度：-200~180特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。
聚氯乙烯: 硬質)PVC	適用介質：耐水，濃堿，非氧化性酸，鏈烴，油和臭氧等。使用溫度：0-55特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接及粘合，價格較低。
聚丙烯： RPP	適用介質：無機鹽類的水溶液，無 機 酸類，堿類的稀或濃溶液。使用溫度：-14~80特點：最輕的塑料之一，其屈服，拉伸和壓縮強度，硬度均優于低壓聚乙烯，有很突出的剛性，耐熱性好，易成型，優廉。改性后動擊性，流動性，彎曲彈性。

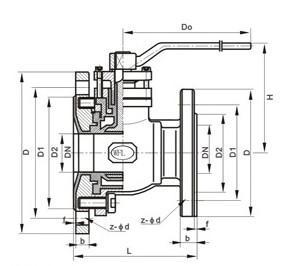

外形結構圖



主要外形尺寸

公稱通徑		PN1.6(MPa) 主要外形尺寸和連接尺寸 (mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79 標	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69 標	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44



聲明：【FQ41F46襯氟放料球閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的FQ41F46襯氟放料球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
