您現在的位置：首頁 > 各類閥門選型 > 過濾器

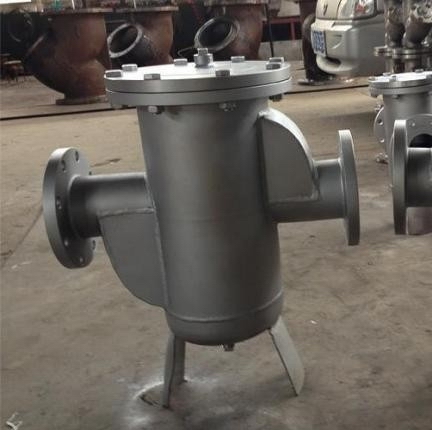

產品名稱：LPG-不銹鋼U型過濾器

產品型號：LPG
產品口徑：DN15～DN200
產品壓力：
產品材質：鑄鋼、不銹鋼

產品名稱：不銹鋼U型過濾器產品型號：LPG 公稱通徑：DN15～DN200結構形式：U型工作壓力：1.6MPa～2.5MPa連接方式：法蘭適用溫度：-29ºC～+350ºC功能作

產品名稱：	不銹鋼U型過濾器	產品型號：	LPG
公稱通徑：	DN15～DN200	結構形式：	U型
工作壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+350ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體、氣體等	生產廠家：	浦首閥門

產品說明

LPG-不銹鋼U型過濾器屬于管道過濾器系列，安裝在管道上能除去流體中的較大固體雜質，使機器設備、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。不銹鋼U型過濾器適用于化工、食品、飲料、水處理行業進行粗精過濾大道綠色產品標準。我公司所生產的不銹鋼U型過濾器能根據客戶具體要求定制各種過濾器。

主要特點

不銹鋼U型過濾器整體式閥體設計、可更換的過濾內件、多種過濾結構設計、濾網精度18~500目可選、常規30目設計、雙排放接口、標準法蘭連接。廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jī)x器、泵機、閥門、蔬水器等設備。壓力損失小,流通面積大，抗污性強，排污方便，排污方便。

性能規范

公稱壓力PN(MPa)	工作溫度℃	濾網目數	適用介質
1.6	350	20～150	蒸汽、空氣、水、油、
2.5	350	20～150	蒸汽、空氣、水、油、

零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼
濾網蓋	碳鋼、不銹鋼
濾芯網	不銹鋼
墊片	柔性石墨

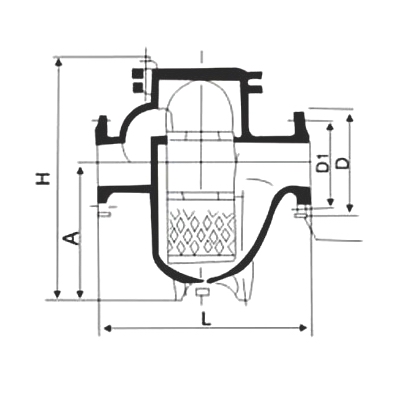

外形結構圖

主要外形尺寸

DN	L	A	H	D		D1	N-n	一般網目數	特殊網目數	工作壓力 MPa
DN	L	A	H	JB78-59 JB79-59	GB2555-81	D1	N-n	一般網目數	特殊網目數	工作壓力 MPa
10	150	80	125	90	90	60	4~14	3.9/mm （100目）	2.4/mm 60目	1.6
15	150	80	125	95	95	65		3.9/mm （100目）	2.4/mm 60目
20	180	100	153	105	105	75		2.4/mm 60目	1.6/mm 40目
25	180	100	153	115	115	85
40	300	155	304	145	150	110	4~18
50	300	155	304	160	165	125
65	340	220	380	180	185	145
80	400	250	420	195	200	160	8~18	1.6/mm 40目	0.8/mm 20目
100	500	295	502	215	220	180	8~18
150	600	335	650	280	285	240	8~23
200	786	395	770	335	340	295	12~23
10	165	77	127	100	100	70	4~14	3.9/mm 100目	2.4/mm 60目	6.4
15	165	79	131	105	105	75	4~14	3.9/mm 100目	2.4/mm 60目
20	200	91	154	125	130	90	4~18	2.4/mm 60目	1.6/mm 40目
25	210	96	159	135	140	100	4~18
40	320	155	308	165	170	125	4~23 8~23
50	320	155	310	175	180	135				6.4 4.0
80	420	250	430	210	215	170		1.6/mm 40目	0.8/mm 20目
100	525	295	510	250	250	200	8~25
150	600	335	650	300	300	250	8~26			2.5
200	786	395	780	360	360	310	12~26			2.5

聲明：【LPG-不銹鋼U型過濾器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的LPG-不銹鋼U型過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
