產品名稱：	數字鎖定靜態平衡閥	產品型號：	SP45F
公稱通徑：	DN15～DN600	功能作用：	平衡流量
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭式、內螺紋
適用溫度：	-20ºC～+100ºC	驅動方式：	手動
閥體材質：	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、液體等	生產廠家：	浦首閥門

產品說明

SP45F數字鎖定靜態平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。

結構特點

1、閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥；
2、克服了“大流量，小溫差”的不合理現象；
3、既可安裝在供水管上，也可以安裝在回水管上；
4、安裝了平衡閥的供（回）水管不必再設截止閥；
5、精確到1/10圈的開啟圈數顯示；
6、聚四氟乙烯密封，密封性能可靠，使用壽命長；
7、內部元件采用不銹鋼、銅合金制造，抗銹蝕性能強；

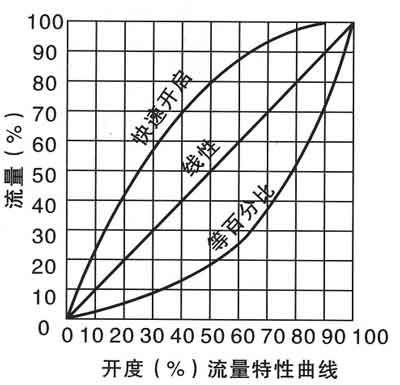

流量曲線圖

1

零部件材料

零件名稱	閥體、閥蓋	閥桿	閥瓣	密封墊
材料	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	不銹鋼	球墨鑄鐵	橡膠石棉板

技術參數

公稱壓力(MPa)	殼體試驗壓力(MPa)	適用溫度	適用介質	特性曲線	安裝使用范圍
1.6	2.4	≤120℃	水、油等非腐蝕性液體	等百分比	管網系統主干、分支干、室內供水干管、分支立管及多臺鍋爐

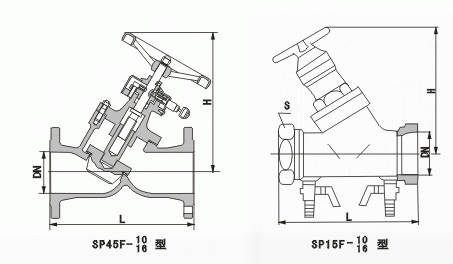

外形結構圖



主要外形尺寸

型   號	公稱通徑 (mm)	尺    寸
		L	H
SP15F-25	15	100	128
	20	115	128
	25	125	130
	32	140	150
	40	160	187
SP45F-16/25	32	180	230
	40	200	242
	50	230	250
	65	290	260
	80	310	329
	100	350	340
	125	400	424
	150	480	454
	200	550	517
	250	622	573
	300	698	617
	350	787	705

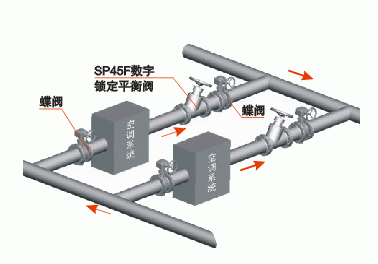

安裝示意圖

聲明：【SP45F數字鎖定靜態平衡閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的SP45F數字鎖定靜態平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
