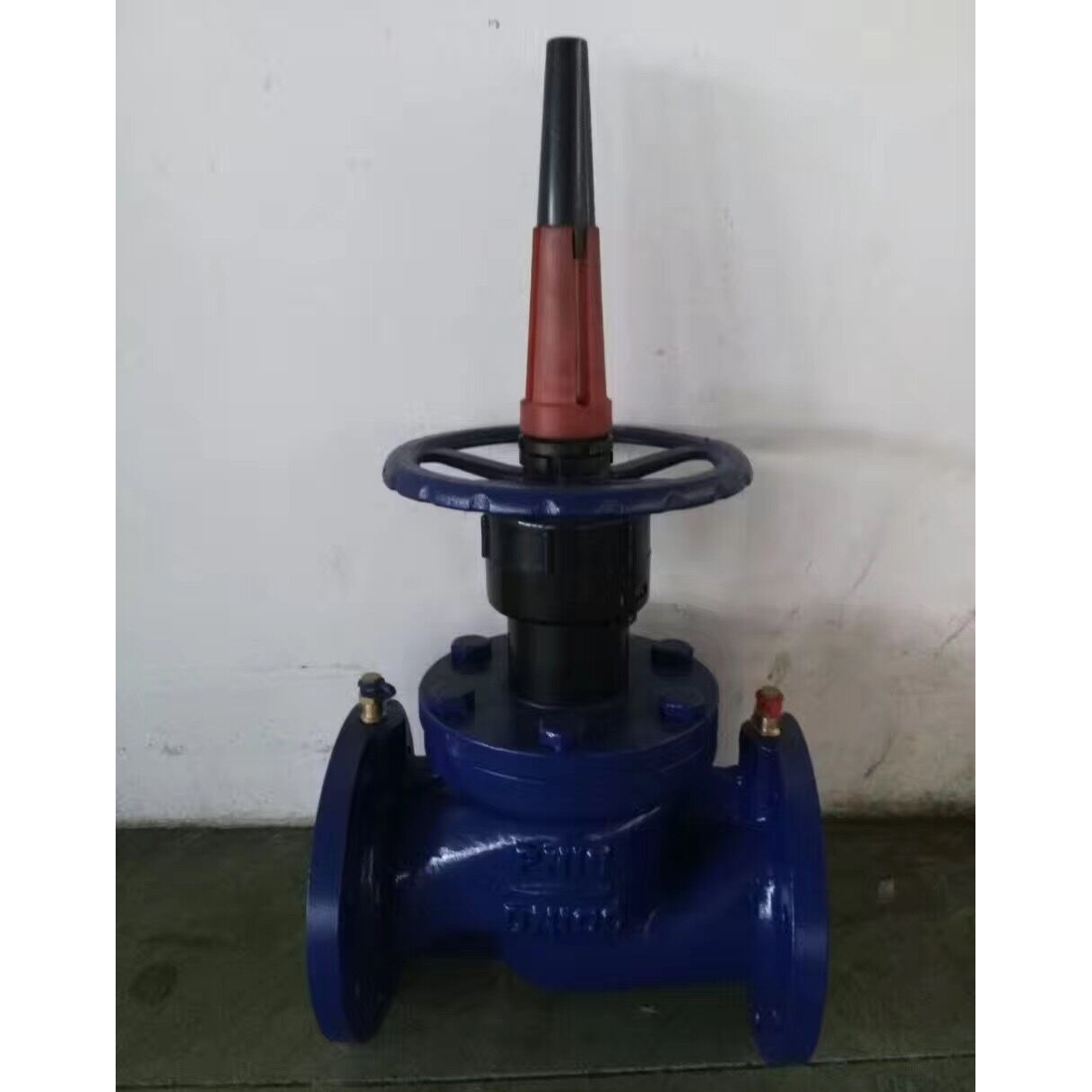

產品名稱：	靜態平衡閥	產品型號：	BAFX-16C
公稱通徑：	DN15～DN600	功能作用：	平衡流量
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭式
適用溫度：	-20ºC～+100ºC	驅動方式：	手動
閥體材質：	WCB、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、液體等	生產廠家：	浦首閥門

產品說明

BAFX-16C靜態平衡閥具有良好的流量特性能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題，是一種具有特殊功能的閥門。由于該閥設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路中及用戶入口裝上適當規格的平衡閥，并用專門的智能儀表進行一次性調試后鎖定，便可將系統的總水量控制在合理范圍內，從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品，最高介質溫度為100℃。

制造標準

法蘭標準：GB/T 17241.6GB/T 9113
試驗標準：GB/T 13927API598

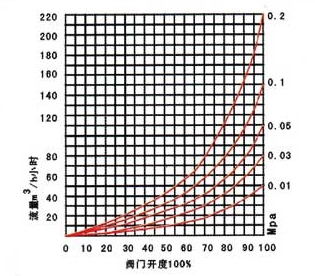

流量特性



零部件材料

零件名稱	閥體、閥蓋、 閥瓣、填料壓套	閥桿 密封圈	閥桿螺母	墊圈	填料
材料	WCB	不銹鋼	鑄銅	橡膠石棉板	膨脹石墨

技術參數

公稱壓力 (MPa)	試驗壓力(MPa)		工作壓力(MPa)		適用溫度	適用介質
	殼體	密封	P20	P12
1.6	2.4	1.76	1.5	1.6	≤100℃	水、油品等非 腐蝕性液體

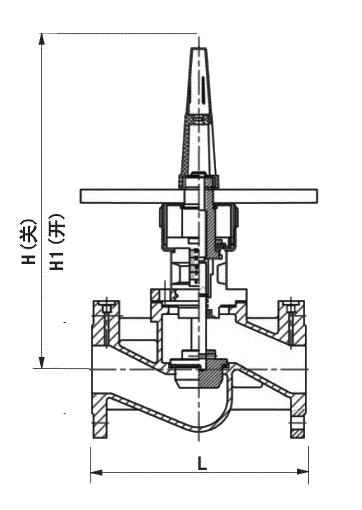

外形結構圖



主要外形尺寸

公稱通徑 (mm)	尺寸
	L	H	H1	D0
15	130	150	160	80
20	150	160	170	80
25	160	182	197	80
32	180	192	207	90
40	200	250	270	100
50	230	264	284	120
65	290	380	410	200
80	310	413	448	200
100	350	446	506	240
125	400	540	595	240
150	480	623	688	360
200	495	687	762	400
250	622	782	867	500
300	698	914	1009	500
350	787	968	1073	680
400	914	1037	1152	680
500	978	1440	1440	-
600	1295	1790	1790	-

聲明：【BAFX-16C靜態平衡閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的BAFX-16C靜態平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
