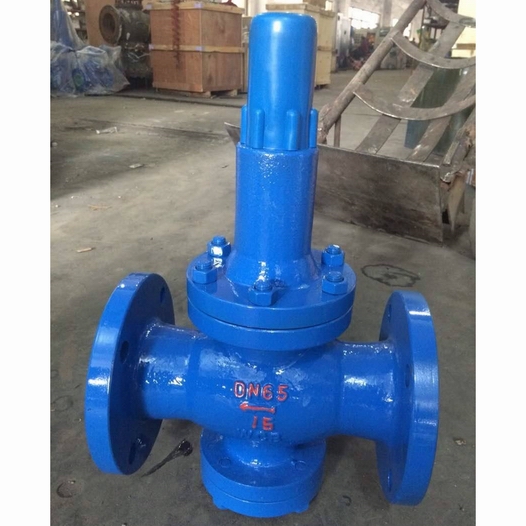

產品名稱：	彈簧薄膜式減壓閥	產品型號：	Y42X
公稱通徑：	DN15～DN500	結構形式：	彈簧薄膜式
工作壓力：	1.0MPa～16.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-20ºC～+90ºC	功能作用：	減壓后穩壓
閥體材質：	不銹鋼、鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、氣等	生產廠家：	浦首閥門

產品說明

Y42X彈簧薄膜式減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

性能規范

公稱壓力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
殼化試驗壓力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
壓力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
最小壓差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	GB12245-1989
標準	其他非標定制

減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

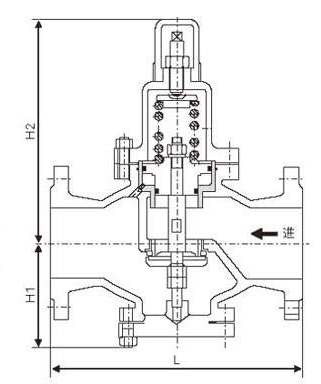

外形結構圖



主要外形尺寸

公稱通徑DN	外形尺寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

安裝說明

①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。


聲明：【Y42X彈簧薄膜式減壓閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Y42X彈簧薄膜式減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
