產品名稱：	減溫減壓閥	產品型號：	JF
公稱通徑：	DN150～DN500	結構形式：	套筒式、多級籠式
工作壓力：	1.0MPa～16.0MPa	連接方式：	法蘭
適用溫度：	-20ºC～+570ºC	功能作用：	減溫減壓
閥體材質：	不銹鋼、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

JF減溫減壓閥組是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，減溫減壓閥同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。該閥的特點，是在進口壓力不斷變化的情況下，保持出口聽壓力和溫度值在一定的范圍內。

執行標準

減溫減壓裝置標準：JB/T6323-93《減溫減壓裝置制造與驗收技術條件》
減溫減壓裝置標準：JB/T6323-2002《減溫減壓裝置》
減溫減壓閥標準：GB/10868-98《電站減溫減壓閥技術條件》
給水調節閥標準：GB/10869-98《電站調節閥技術條件》
其他閥門標準：JB/3595-2002《電站閥門一般要求》

性能指標

出口次流量Q的變化范圍基本為10%Q-100%Q。根據要求量小流量還可更低。
進口壓力和溫度	低壓 P1≤1.0Mpa,	t1≤300℃
	中壓 P1≤4.0Mpa,	t1≤450℃
	次高壓 P1≤5.4Mpa,	t1≤485℃
	高溫高壓 P1≤20Mpa,	t1≤570℃
出口蒸汽壓力P2、溫度t2按用戶要求值，其調節精度不低于2.5級。
噪音：裝置正常運行時，在減溫減壓閥下游一米，同時隔管壁一米處測量，噪音聲級低于85分貝。

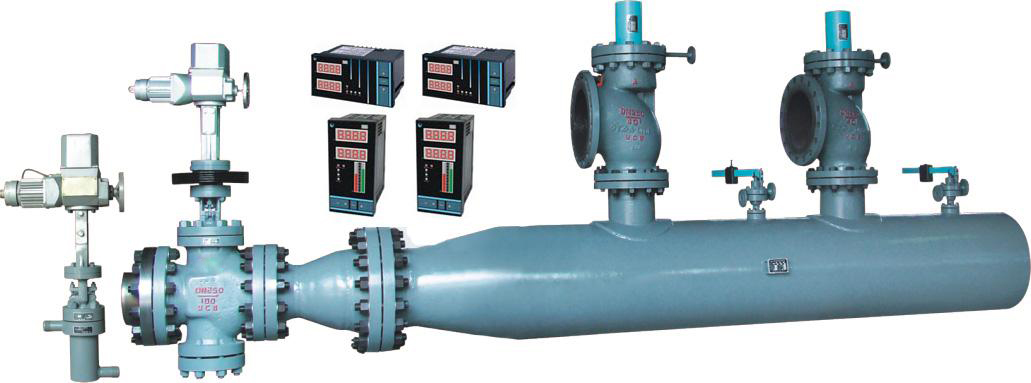

外形結構圖


結構特點

名稱	第一代（其他廠家	第二代（其他廠家）	第三代（上海劍閥研制）
減溫減壓	為單級柱塞式結構 缺點 噪聲較大易引起振動影響閥門的使用壽命；調節范圍窄，只有一級可調； 由于多采用范圍選型故調節性能不準確。	為單級柱塞式結構 優點 將噴咀裝在閥內，霧化效果好。 缺點 噪聲較大易引起振動影響閥門的使用壽命；調節范圍窄，只有一級可調； 由于多采用范圍造型故調節性能不 準確。	為多級籠式結構 優點 將噴咀裝在閥內，霧化效果好。 閥內多級可調； 調節范圍0-100%可調； 針對用戶的使用參數進行設計，通過變量計算來確保每一級的調節準確性。 同時籠式結構可起到消音的作用。
管道	減壓管道與減溫管道相連接的結構 缺點 管路過于冗長，減壓管道加多個 節流孔板來彌補減壓閥的不足； 減溫管道內裝有混合管道與文式管增加了成本、增加了重量、增 加了占地面積、故障率高、不便于安裝與維修。	取消了減溫管道 優點 縮短了主蒸汽管道的長度； 減輕了重量、降低了占地面積、 減少了故障、方便了安裝與維修。   缺點 管道加多了節流孔板來彌補減溫     減壓閥的不足；而節流孔板不能 進行調節。	取消了減溫管道 優點 由于多級減壓在閥內完成省去了管道上的節流孔板從而大大縮短了主蒸汽管道的長度。 減輕了重量、降低了占地面積、減少了故障、方便了安裝與維修。
節流閥	配合調節閥使用，給調節閥定壓用	配合調節閥，給調節閥定壓用	調節閥可單獨使用，不需要配節流閥 或節流裝置。
調節閥	多為單級定壓差結構 缺點 調節范圍窄，只有一級可調；由于多采用范圍選型故調節性能不準確。 不能適用于各種壓差，必須有輔助裝置配合使用，一般不能單獨使用。	多為單級定壓差結構 缺點 調節范圍窄，只有一級可調； 由于多采用范圍選型故調節性能不準確。 不能適用于各種壓差，必須有輔助裝置配合使用，一般不能單獨使用。	為多級定壓差結構 優點 多級可調，調節性能準確，采用變量設計，能適合于各種壓差，可單獨使用。
噴咀	為可調式或固定式結構 缺點 直接安裝在主管道上，霧化效果差，致使主管道內容易積水造成水擊現象，從而引起管道振動，減少使用壽命； 由于在管道內噴水減溫必須要有一定長度的霧化段，致使主管道 過于冗長。	固定式結構裝入閥內 優點 改善了霧化效果，省去了霧化段，避免了管道積水所造成的水擊現象，提高裝置的使用壽命。	固定式或可調式結構直接裝入閥內 優點 由于多級減壓在閥內完成省去了管道上的節流孔板從而大大縮短了主蒸汽管道的長度。 減輕了重量、降低了占地面積、減少了故障、方便了安裝與維修。

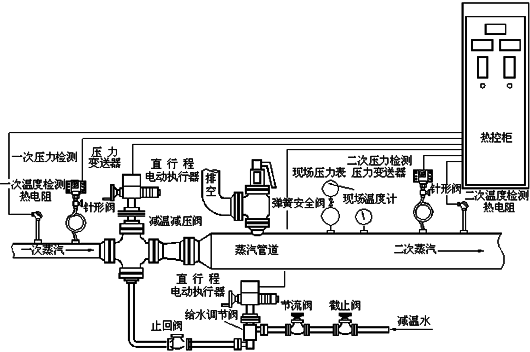

安裝實例圖

產品用途

JF減溫減壓閥組用在電站和工業鍋爐及熱電廠等處，將輸送來的一次（新）蒸汽壓力P1、溫度t1進行減溫減壓，使其二次蒸汽壓力P2、溫度t2達到生產工藝所要求的數值。JF系列減溫減壓閥組及其配置的熱控柜具有測量，執行控制的綜合功能，廣泛用于電站、石化、輕工、冶金等工業部門及城市供熱、供暖系統。

聲明：【JF減溫減壓閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的JF減溫減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
