產品名稱：	電動夾管閥	產品型號：	GJ941X
公稱通徑：	DN25～DN300	結構形式：	管夾式
工作壓力：	1.0MPa	連接方式：	法蘭
適用溫度：	-15ºC～+85ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鐵、鋁合金、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	礦漿、磨料、干濕型粉塵類等	生產廠家：	浦首閥門

產品說明

GJ941X電動夾管閥又名電動管夾閥，電動膠管閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人補助，禁用其他工具開閉。

性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

主要零件材料

名稱	材料
閥體	鋁合金、鑄鐵、鑄鋼
套管	橡膠
閥桿	鑄銅、碳鋼
壓桿	球墨鑄鐵
電動頭	組合件
托架	球墨鑄鐵

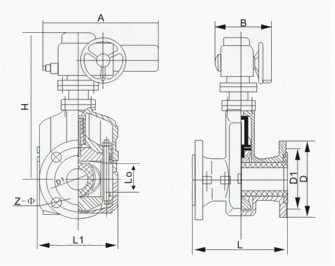

外形結構圖



主要外形尺寸

公稱	公稱	工作	L	L1	L0	D	D1	Z-Φ	H	電動裝置
通徑	壓力	壓力								型號	A	B	D0	kw
（DN）	（MPa）	（MPa）
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa）



聲明：【GJ941X電動夾管閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GJ941X電動夾管閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
