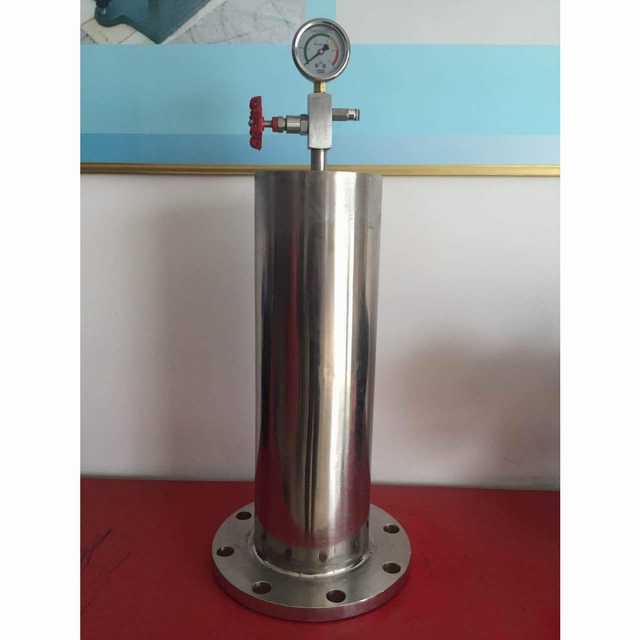

產品名稱：	直通式水錘吸納器	產品型號：	YQ8000
公稱通徑：	DN15～DN400	結構形式：	直通活塞式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	防水錘
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、清水、海水	生產廠家：	浦首閥門

產品說明

YQ8000直通式水錘吸納器是一種用于消除管線中因多種原因造成的水錘沖擊波，保護管道及設備不受破壞的裝置。適用于工礦、企業、高層建筑、電站等各類給排水系統中，利用活塞上腔室中空氣的脹縮，使突發的沖擊波得到緩沖而緩解了力度，最大程度地避免因巨大的水錘沖力造成的設備損壞。該裝置結構簡單，選材精良，使用壽命長。

工作原理

YQ8000直通式水錘吸納器在供水系統中，當水泵發生故障或突然停電等原因。使水流突然停止，并開始倒流時都會產生水錘。液體在管內流動時，它具有動能，當液體突然停止，它的運動能量必須被消除。這時能量變成自停止點開始的高壓波。以近聲音的傳播速度沿管路系統來回傳遞，使管內液體膨脹并撞擊管路，從而破壞管路并發出刺耳的噪聲。YQ8000直通式水錘吸納器和消聲止回閥組臺使用，能有效的防止水錘和緩沖水擊波的瞬間壓力，使管內壓力得到調節。從而保護管路不受破壞。

性能特點

直通式水錘吸納器由外殼、高級合成橡膠彈性內膽及多孔管等組成。適用于工礦、企業、高層建筑、電站等各類給排水系統中。在無需阻止水流的條件下，具有超卓的水擊吸收力，有效地吸納水錘。

零部件材料

零件名稱	閥體、閥蓋	活塞	密封圈
主要材料	不銹鋼	鑄銅、不銹鋼	丁腈橡膠

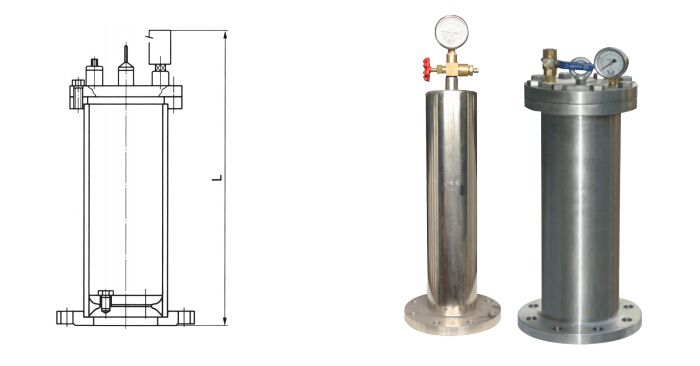

外形結構圖

主要外形尺寸1.6MPa

公稱通徑DN		法蘭 直徑 D	螺栓孔 中心圓 D1	連接凸 出直徑 D2	法蘭 厚度 b	總高度 H	螺孔數 量直徑 Z-b
mm	英寸
15	1/2	95	65	45	14	200	4-φ14
20	3/4	105	75	55	14	300	4-φ14
25	1	115	85	65	14	320	4-φ14
32	1 1/4	135	100	78	14	340	4-φ18
40	1 1/2	145	110	85	16	410	4-φ18
50	2	160	125	100	16	440	4-φ18
65	2 1/2	180	145	120	18	480	4-φ18
80	3	195	160	135	20	510	8-φ18
100	4	215	180	155	22	575	8-φ18
125	5	245	210	185	22	600	8-φ18
150	6	280	240	210	24	645	8-φ22
200	8	335	295	265	26	730	12-φ22
250	10	405	350	320	28	780	12-φ26
300	12	460	410	375	28	800	12-φ26
350	14	520	470	475	32	900	16-φ26
400	16	580	525	485	35	980	16-φ30

主要外形尺寸2.5MPa

公稱通徑DN		法蘭 直徑 D	螺栓孔 中心圓 D1	連接凸 出直徑 D2	法蘭 厚度 b	總高度 H	螺孔數 量直徑 Z-b
mm	英寸
15	1/2	95	65	45	16	200	4-φ14
20	3/4	105	75	55	16	320	4-φ14
25	1	115	85	65	16	340	4-φ14
32	1 1/4	135	100	78	16	350	4-φ18
40	1 1/2	145	110	85	18	380	4-φ18
50	2	160	125	100	20	385	4-φ18
65	2 1/2	180	145	120	22	485	8-φ18
80	3	195	160	135	22	520	8-φ18
100	4	230	190	160	24	585	8-φ22
125	5	270	220	188	24	600	8-φ26
150	6	300	250	218	28	645	8-φ26
200	8	360	310	278	32	755	12-φ26
250	10	425	370	332	34	855	12-φ30
300	12	485	430	390	38	955	16-φ30

注：1. 法蘭連接尺寸參照JB81/83-94標準； 2. 由于壓力表尺寸的變動影響總高度的變動時恕不通知。

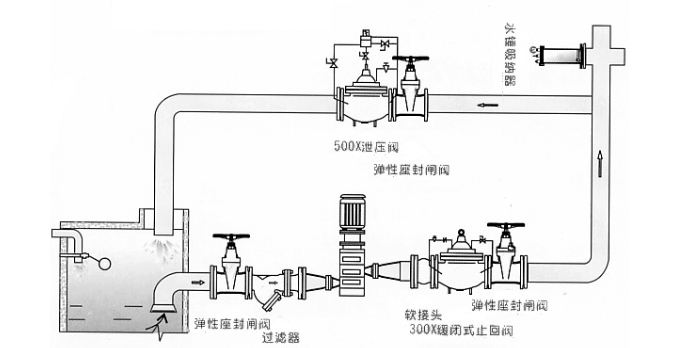

安裝示意圖

聲明：【YQ8000直通式水錘吸納器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的YQ8000直通式水錘吸納器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
