產品名稱：自力式減壓閥

產品型號：ZZYP,ZZYVP
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：碳鋼,不銹鋼等

ZZYP自力式減壓閥,由閥體、閥座、閥芯部件等零部件組成，是一種無需外加能源而直接依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，自力式減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行...

產品名稱：	自力式減壓閥	產品型號：	ZZYP,ZZYVP
驅動方式：	自動	連接形式：	法蘭
結構形式：	自力式	密封結構：	NBR,PTFE,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

ZZYP自力式減壓閥,由閥體、閥座、閥芯部件等零部件組成，是一種無需外加能源而直接依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，自力式減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制?？捎糜诜歉g性（最高溫度350攝氏度）液體、氣體和蒸汽等介質的壓力裝置。廣泛應用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
自力式減壓閥產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYVP自力式帶指揮器減壓閥無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥芯位置，改變流經閥門介質流量，使閥門后端壓力保持恒定。公稱壓力有1.0、1.6Mpa;壓力分段調節從0.5至1000Kpa,工作溫度0～100℃；法蘭標準按GB9113-88，凸面法蘭。結構長度按GB12221-89標準。
自力式帶指揮器減壓閥產品特點
壓力設定在指揮器上實現，因而方便、快捷、省力省時可運行狀態下連續設定。
1、指揮器 2、檢測執行器 3、接管 4、減壓過濾順 5、主閥 6、主閥芯 7、閥桿 8、插桿 9、彈簧 10、節流閥 11、指揮器閥芯 12、口螺紋 13、主彈簧
主要零件材料
閥體：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：NBR增強滌綸織物

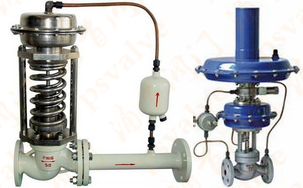

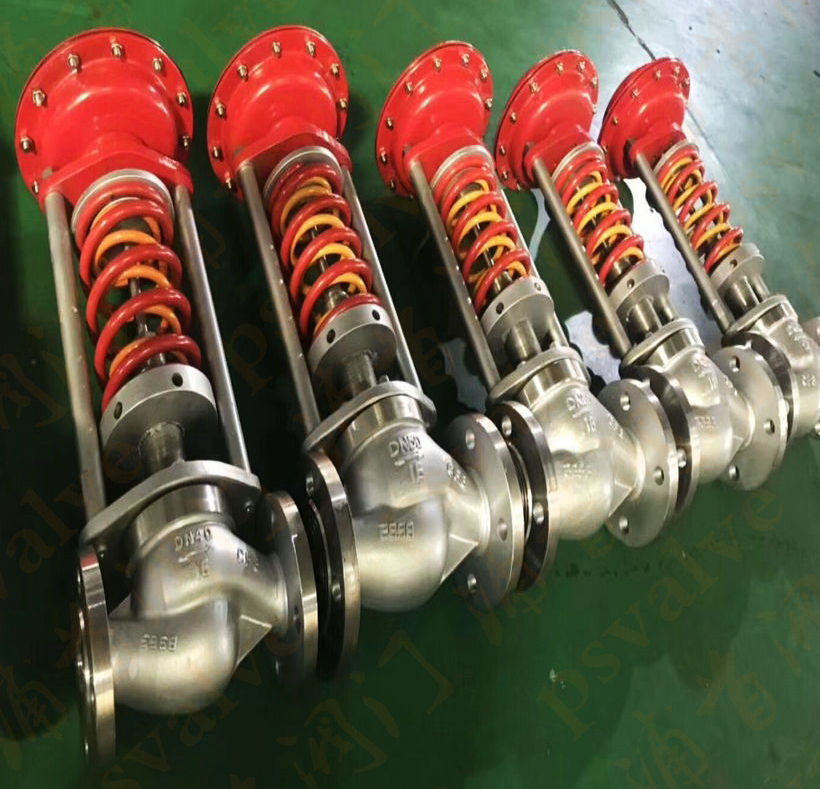

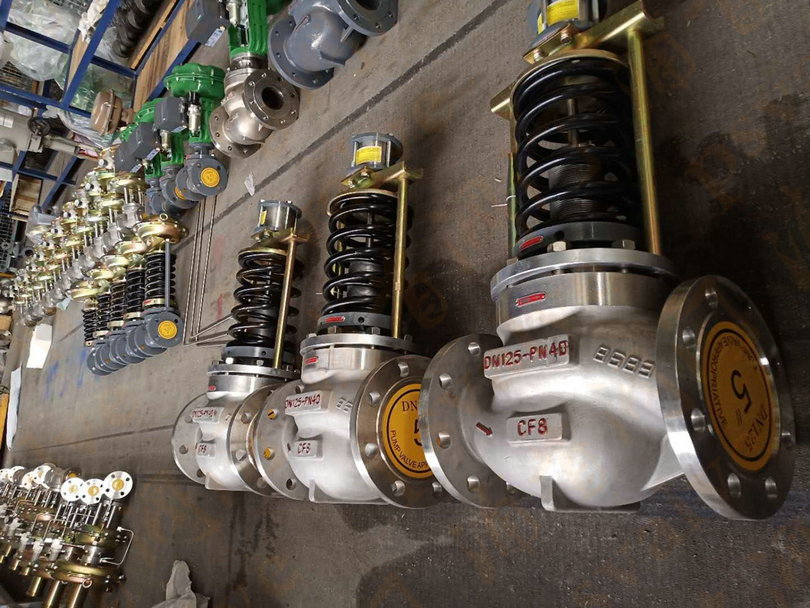

自力式減壓閥實物圖

技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
閥蓋形式		標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯
流量特性		線性

執行器參數

有效面積(cm )	32※	80	250	630
壓力設定范圍(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
壓力設定范圍(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保證壓力閥正常工作的最小壓差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間最大壓差(MPa)	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1；卡套式接頭：R1/4"

注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

性能指標

設定值偏差		±8%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

工作溫度

公稱通徑		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長件≤200℃
		冷卻罐和散熱片≤350℃ ※	冷卻罐和加長件≤300℃ ※
	軟密封	≤150℃

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

零件材料

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
	膜蓋	A3、A4鋼涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1

主要外形尺寸

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法蘭端間距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大約重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
導壓管接口螺紋			M16X1.5

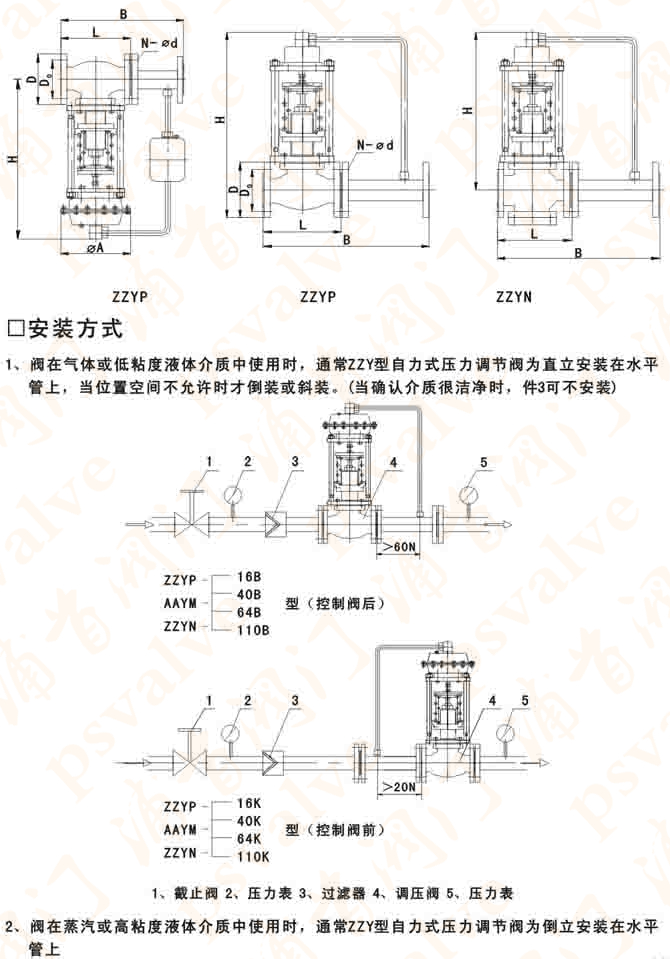

自力式減壓閥(圖3)
